Взрывозащищенные видеокамеры для работы на нефтегазоконденсатном месторождении

ОБЪЕКТ. Нефтегазоконденсатное месторождение.

Потребности заказчика и задача

Создание видеокамеры с внешним прожектором для работы в составе системы безопасности нефтегазоконденсатного месторождения, расположенного за Полярным кругом.

Изделие требует разработки по индивидуальному техническому заданию заказчика.

Решение компании

За основу взяты взрывозащищенные термокожухи ТГБ-4Г Ex IIC с разным типом питания:

• ТГБ-4Г Ex IIC-220/12,
• ТГБ-4Г Ex IIC-PoE+.

Каждый термокожух серии ТГБ-4Г Ex IIC является взрывонепроницаемой оболочкой.

На термокожухи установлены взрывозащищенные инфракрасные прожекторы ПИП Ex.

Внутрь термокожухов установлены видеокамеры высокого разрешения с комбинированным сетевым портом, к которому можно подключить витую пару либо оптоволоконную линию.

Результат

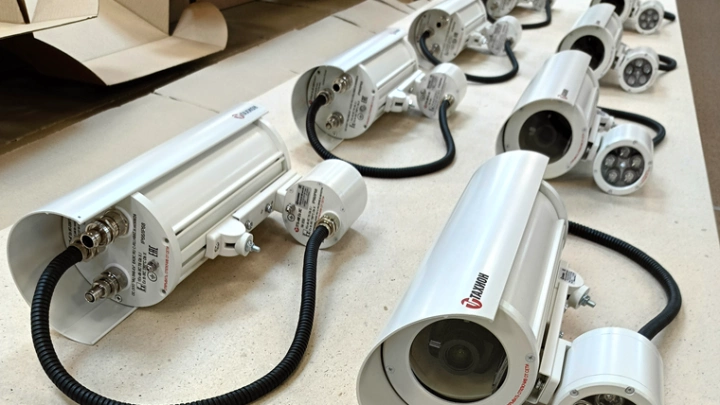

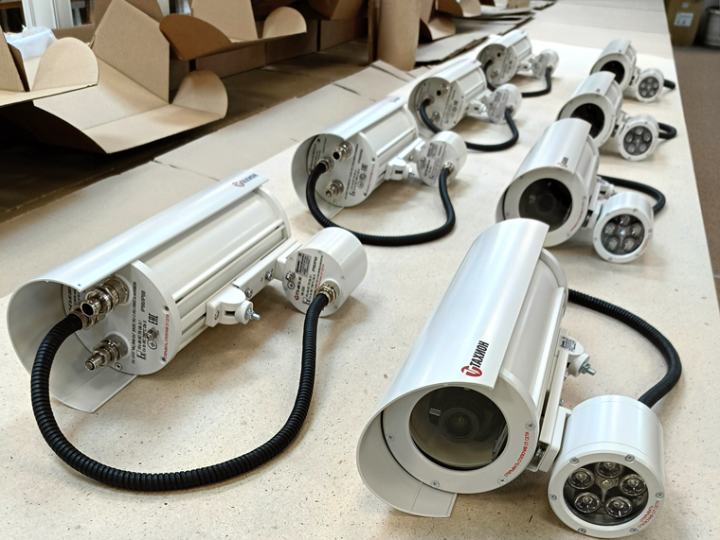

Взрывозащищенные видеокамеры двух типов с внешним инфракрасным прожектором:

• с питанием 230 В, с тремя кабельными вводами;
• с питанием PoE+, с двумя кабельными вводами.

Маркировка взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X.

Особенности видеокамер:

• Комбинированный сетевой порт для подключения витой пары или оптоволоконной линии.
• Матрица 1/1.8'' Progressive Scan CMOS 8M.
• Максимальное разрешение 8 МП (3840 × 2160).
• Чувствительность 0,002 лк (цвет) / 0,0002 лк (ч/б).
• Форматы сжатия H.265 / H.264 / M-JPEG.
• Функция «Антитуман» на основе механического оптического корректирующего фильтра.
• Детектор движения, детектор звука, защита от саботажа.
• Действие при тревоге: активация тревожного выхода, отправка кадров по FTP и e-mail, запись видео на карту памяти и FTP.

Назначение: работа в составе систем безопасности и контроля технологических процессов взрывоопасных производств.

Место установки: взрывоопасные зоны классов 1, 2, 21 и 22.

Особенности изделия:

• Степень пылевлагозащиты IP66/IP68.
• Смотровое окно выполнено из ударопрочного закаленного стекла.
• Материал корпуса: алюминиевый сплав с покрытием порошковой краской.
• Диапазон рабочих температур от - 60°C до +60°C.

Прожектор имеет функции:

• включение/выключение от встроенного датчика освещенности;
• включение/выключение «по команде» реле сигнализации и т.п.;
• управление ИК-подсветкой за счет внешнего режима видеокамеры «день/ночь»;
• «антифары» — задержка выключения на 1 минуту при засвете датчика освещенности фарами автомобиля.

Изделие обеспечивает:

• автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
• безаварийное включение электропитания видеокамеры при отрицательной температуре внутри термокожуха;
• охлаждение IP-видеокамеры при повышенных температурах (встроенный вентилятор).
