Всепогодный узел коммутации для системы видеонаблюдения газохимического комбината

ОБЪЕКТ. Газохимический комбинат, наличие агрессивных сред в производстве.

Потребности заказчика и задача

Защитить от коррозии оборудование, которое работает в агрессивной среде, и обеспечить его работу при низких температурах.

Чем обернется нерешенная проблема для заказчика:

выход из строя оборудования либо некорректная его работа в сложных климатических условиях, возможны сбои в работе комплексной системы безопасности.

Решение компании

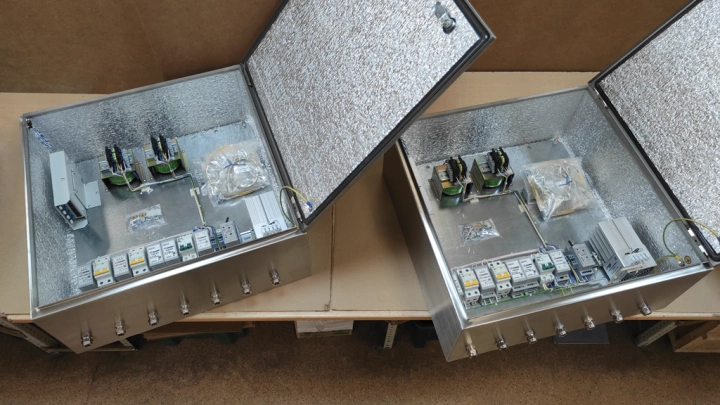

Разработчики «Тахиона» создали всепогодный узел коммутации для работы в системе видеонаблюдения газохимического комбината.

Особенности всепогодного узла коммутации:

• Выполнен из нержавеющей стали, так как будет работать в агрессивной среде.
• Каждый узел коммутации предназначен для подключения двух поворотных видеокамер.

Питание видеокамер 24 В AC.

• Для каждой из двух камер установлены:

устройство защиты цепей низковольтного электропитания УЗП-24АC/5;

устройство защиты портов Ethernet c питанием РоЕ УЗЛ-ЕП;

автоматический выключатель;

блок питания БП-220VАС-24VAC/5,0А.

• Оптический кросс на 8 LC-адаптеров.
• Блок управления климатом БУК-4 предназначен для управления обогревателем и для защиты от холодного пуска аппаратуры, установленной внутри корпуса.
• Обогреватель ОТШ-160 с встроенным биметаллическим выключателем, ограничивающим температуру поверхности радиатора до +90°С;
• Устройство защиты от импульсных перенапряжений УЗП-220. Защищает оборудование, подключенное к линиям переменного тока 230 В.
• Предусмотрено место для установки дополнительного оборудования.
• Подготовлены места на DIN-рейке для установки коммутатора и блока питания для него.
• Комплектуется металлическим карманом для документов.
• Допустимый диапазон температуры окружающей среды при эксплуатации от -60 °С до +50 °С.
• Степень пылевлагозащиты IP66.

Результат

Обеспечение работы видеокамер, подключенных ко всепогодным узлам коммутации, обеспечение работы системы видеонаблюдения на объекте, соблюдение требований регуляторов для данного типа предприятия.
