Проектирование и программирование умных систем промышленной безопасности в среде цифровых двойников

Алексей Кораблев, Елизавета Лебедева

Президент, генеральный директор Концерна «R-Про», Председатель правления Кластера высоких, наукоемких технологий и инжиниринга СЗФО РФ «Креономика», Менеджер по маркетингу Концерна «R-Про»

Переход современной индустрии к пятому технологическому укладу (Индустрии 5.0) сопряжен с внедрением ряда инновационных трендов, в числе которых моделе-регулируемое управление современным производством, а также человекоцентричность производства. Эти тренды подразумевают проектирование систем роботизации и автоматизации производственных процессов с использованием имитационного моделирования в среде цифровых двойников, что позволяет обеспечить максимально высокие требования к промбезопасности оператора на производстве, которая ставится в центр внимания среди всех прочих приоритетов организации современной операционной деятельности.

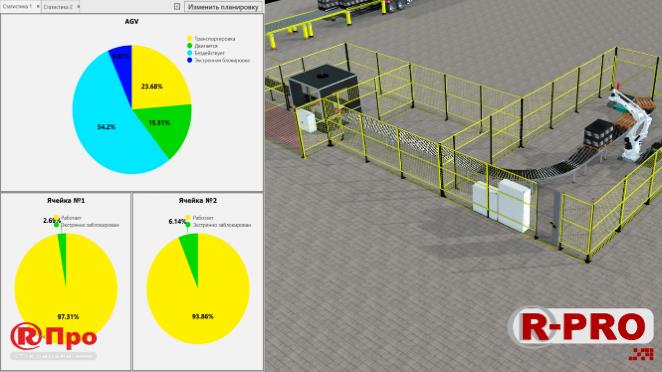

Интеграция технологии цифровых двойников в инженерный цикл позволяет перейти к предиктивному моделированию, виртуальной отладке и валидации защитных функций не только до этапа монтажа, но уже и на стадиях замысла технологического решения и последующего подбора оборудования. Аналитические возможности цифровых двойников позволят оценить в модели уровень производственных рисков внедряемых решений, а также эффективность проектируемых производственных ячеек и линий с учетом их оснащения системами промышленной безопасности.

В настоящее время на российском рынке успешно функционирует цифровая платформа «Рациональное производство», в экосистеме которой имеются современные средства в том числе проектирования, моделирования, программирования, аналитического анализа и управления работой умных систем промбезопасности. Она обеспечивает интегрированное моделирование и программирование технологических линий и систем безопасности, позволяя инженерам закрывать соответствующие задачи в рамках отечественного контура, верифицировать защитные сценарии и оптимизировать конфигурацию оборудования без обращения к зарубежным аналогам.

Параметрическое моделирование компонентов

В среде цифрового двойника все элементы системы безопасности представляются в виде параметрических моделей с верифицированными характеристиками: защитные ограждения с блокируемыми дверями и электромагнитными замками, световые барьеры и завесы, датчики контролируемых полей безопасности, двумерные и трехмерные лазерные сканеры, программируемые контроллеры безопасности и т.п. Каждому устройству назначаются реальные параметры: время срабатывания, рабочая зона, угол обзора, уровень полноты безопасности (PL/SIL) и т.д. Такие компоненты для удобства пользователей помещаются в библиотеки, где цифровые двойники систематизированы по типам оборудования и по производителям.

Виртуальная среда позволяет моделировать маршрутизацию сигналов, настраивать логику контроллеров и проверять соответствие требованиям ГОСТ Р ИСО 13849-1 и ГОСТ Р МЭК 62061 еще до закупки оборудования.

Оптимизация расстановки и анализ «мертвых зон»

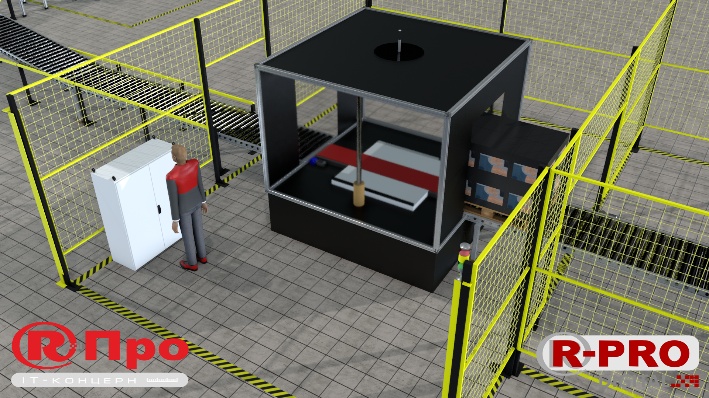

Ключевая задача проектировщика систем промбезопасности — определить минимально необходимое количество датчиков для полного покрытия опасных зон без избыточных затрат. С использованием алгоритмов лучевого трассирования и объемного анализа цифровой двойник автоматически рассчитывает оптимальные высоты монтажа, углы установки и шаг расстановки сенсоров. При работе с 3D-сканерами безопасности модель визуализирует «мертвые зоны», возникающие из-за конструктивных элементов,

отражающих поверхностей или кинематических ограничений. Инженер может итеративно корректировать расположение устройств или вводить дополнительные датчики, обеспечивая соответствие отечественным и международным стандартам, в частности ГОСТ Р ИСО 13855 (расчет безопасных расстояний в зависимости от скорости подхода) на стадии проектирования.

Динамическое моделирование реакции линии

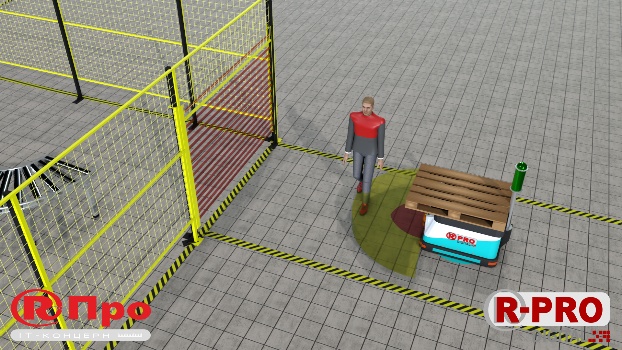

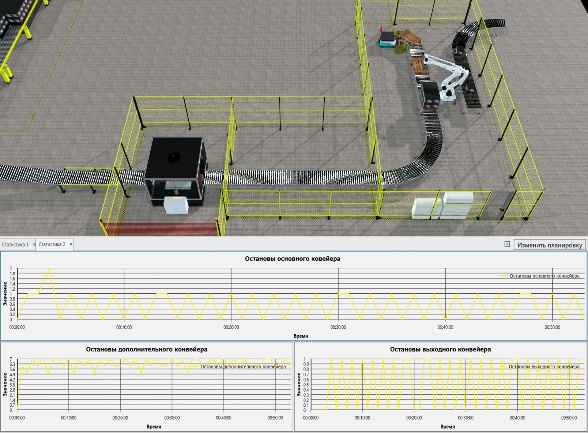

Функциональная безопасность требует точного согласования временных параметров и градированного управления оборудованием. Цифровой двойник моделирует взаимодействие персонала и механизмов в реальном времени. При входе оператора в предупредительную зону система инициирует контролируемое снижение скорости. Пересечение критической границы активирует безопасную остановку (STO) или функции SS1/SS2 через контроллер безопасности. Все временные задержки, состояния блокировок, процедуры сброса и приоритеты сигналов проходят виртуальную отладку. Это исключает риски ложных срабатываний, критических задержек и несоответствия проектных решений нормативным требованиям. Отработанные в цифровом двойнике алгоритмы и программы через постпроцессоры могут быть переданы непосредственно на промышленное оборудование, в т. ч. умные системы промбезопасности.

Интеграция с VR-тренажерами для подготовки персонала

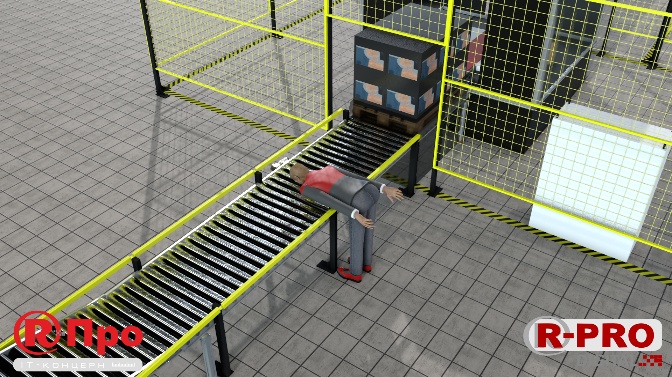

Верифицированная модель производственной линии становится основой для иммерсивных тренажеров виртуальной реальности. В отличие от типовых инструктажей, такие системы воспроизводят точную 3D-планировку производственных линий предприятия, логику срабатывания датчиков и процедуры аварийного реагирования конкретного объекта. Операторы отрабатывают безопасные маршруты, распознавание зон действия сканеров, активацию аварийных остановок и процедур блокировки оборудования в условиях, исключающих производственный риск. Система фиксирует время реакции, траектории перемещения и нарушения регламентов, формируя объективную базу для аттестации и целевого обучения.

Заключение

Применение цифровых двойников в инженерии промышленной безопасности переводит проектирование из режима реактивного соответствия в область предиктивной валидации. Технология обеспечивает оптимальную конфигурацию сенсорных сетей, верифицированную логику управления и готовность персонала. Результаты — сокращение сроков внедрения, минимизация избыточных затрат на оборудование и повышение интегрального уровня безопасности современного производства.

Изучение опыта и трансферт знаний по современным технологиям Индустрии 5.0, в частности в сфере производственной безопасности, находит естественное отражение в профессиональной среде. Ежегодно специалисты ведущих отраслей промышленности собираются на Инженерном собрании России для обмена практиками цифрового инжиниринга, анализа реализованных проектов и выработки рекомендаций по инновационному развитию отечественных производств. Мероприятие традиционно проводится в Санкт-Петербурге (в 2026 году в период 17–19 июня), где вопросы цифрового проектирования и управления производствами, промбезопасности, отечественного программного обеспечения и подготовки персонала всегда в фокусе экспертных дискуссий.
