Когда речь заходит о современных системах пожарной автоматики, выбор между проводным и радиоканальным решением редко сводится к спору двух технологий. Оба подхода имеют свои преимущества в зависимости от объекта оснащения. И на практике вопрос обычно звучит иначе: как сохранить надежность критически важных узлов, при этом ускорить монтаж, упростить модернизацию и не превращать дооснащение объекта в полноценные строительные работы. Именно поэтому все заметнее смещается фокус к гибридной архитектуре построения систем, где проводные и беспроводные сегменты не противопоставляются друг другу, а работают согласно единой логике.

Такой подход реализован в интегрированной системе безопасности RUBEZH R3 компании «РУБЕЖ» с новой линейкой радиоканальных устройств. Здесь радиоканал не подменяет собой всю систему, а используется как инструмент для гибкого расширения и адаптации под конкретный объект — прежде всего в тех зонах, где прокладка кабеля затруднена, нежелательна или требует слишком большого объема работ. При этом критически важные элементы пожарной автоматики, например, пожаротушение и дымоудаление, остаются на проводных линиях.

На каких объектах востребована гибридная архитектура

Новая линейка радиканальных устройства ИСБ RUBEZH R3 ориентирована как на новые объекты, где ускоренный монтаж, экономическая целесообразность и удобство для заказчика выходят на первый план (например, установка извещателей в квартирах или оснащение школ и поликлиник в сжатые сроки), так и на ситуации, требующие развития системы в уже эксплуатируемом здании. Это может быть реконструкция, перепланировка, выделение новых зон контроля, запуск дополнительных помещений или дооснащение объекта, который нельзя надолго выводить из эксплуатации. Например, при реконструкции или переоснащении объектов культуры (музеев, театров), административных зданий, жилых комплексов и других пространств со сложной или уже завершенной отделкой. В таких проектах важна не только возможность установить беспроводные устройства как таковая, но и то, что они встраиваются в общую систему, а не существуют как отдельное локальное решение.

Развитие современных беспроводных технологий

Для рынка новая радиоканальная линейка компании «РУБЕЖ» интересна еще и тем, что стала значительным шагом вперед по сравнению с предыдущим поколением беспроводного оборудования производителя — системы Aleksa.

Если первые поколения беспроводных устройств были ориентированы прежде всего на решение отдельных задач, то новая линейка проектировалась уже как полноценный элемент гибридной архитектуры системы безопасности. При разработке был сделан акцент на повышении устойчивости радиосети, упрощении монтажа и обслуживания, а также на возможности масштабировать систему без сложной перенастройки.

В результате продукт получил функции, которые напрямую влияют на работу проектировщиков, монтажных организаций и служб эксплуатации:

• автоматическое построение радиосети без необходимости ручной настройки маршрутов передачи данных;
• возможность автоматического перестроения маршрутов при потере связи;
• глубина ретрансляции до десяти уровней;
• поддержка до 498 радиоустройств в одном сегменте системы;
• увеличенная дальность радиосвязи — до 700 метров;
• работа в диапазоне 868 МГц с возможностью переключения на резервные частотные каналы;
• автоматическая регулировка мощности сигнала для повышения устойчивости сети и снижения энергопотребления;
• срок службы извещателей от одного комплекта батарей увеличился до 10 лет;
• максимально упрощенный ввод в эксплуатацию: добавление устройств по QR-коду и активация одной кнопкой без вскрытия корпуса.

В совокупности эти изменения отражают общий тренд развития радиоканальных систем безопасности: производители все больше внимания уделяют не только надежности связи, но и снижению трудоемкости проектирования, монтажа и последующего обслуживания объектов.

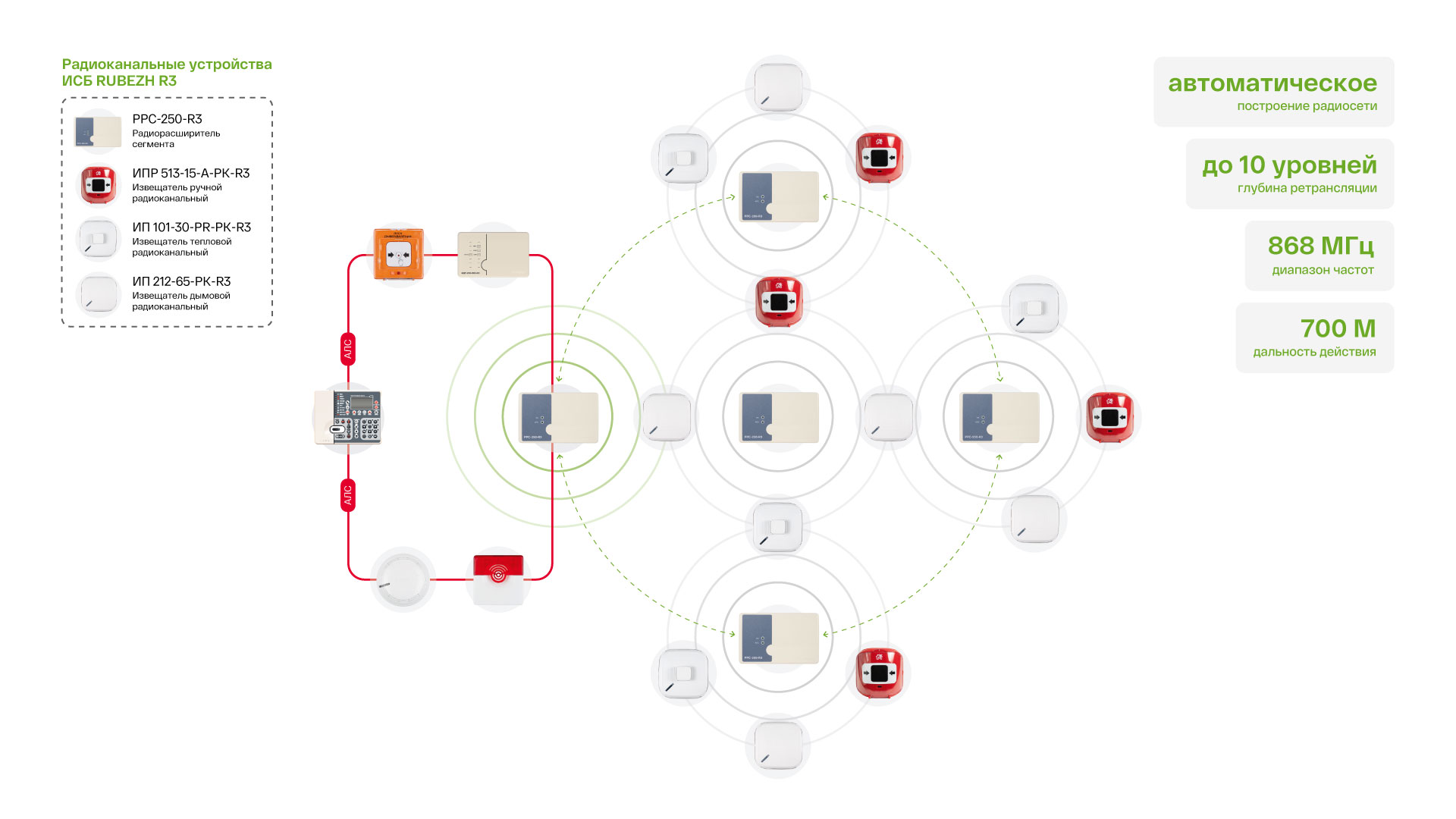

Рис. 1. Структура гибридного решения RUBEZH R3

Автоматическое построение радиосети: почему это важно

Одной из наиболее заметных особенностей новой линейки стала технология автоматического построения радиосети. После установки устройств система самостоятельно выстраивает маршруты передачи данных между радиорасширителями и извещателями, выбирая наиболее устойчивый путь передачи сигнала к приемно-контрольному прибору.

Радиосеть с автопостроением легче адаптируется к реальной архитектуре здания. Даже если после ввода объекта в эксплуатацию меняются условия распространения сигнала (появляются новые перегородки, оборудование или перепланировки), система способна самостоятельно перестроить маршруты передачи данных.

При монтаже автоматическое построение радиосети тоже дает ряд преимуществ, в том числе сокращение количества ручных операций при конфигурировании системы. Вместо трудоемкой настройки каждого маршрута система самостоятельно оптимизирует связи между устройствами, снижая вероятность ошибок при вводе объекта в эксплуатацию. Кроме того, при потере одного из маршрутов устройства автоматически переключаются на альтернативный путь передачи данных, что повышает устойчивость всей системы.

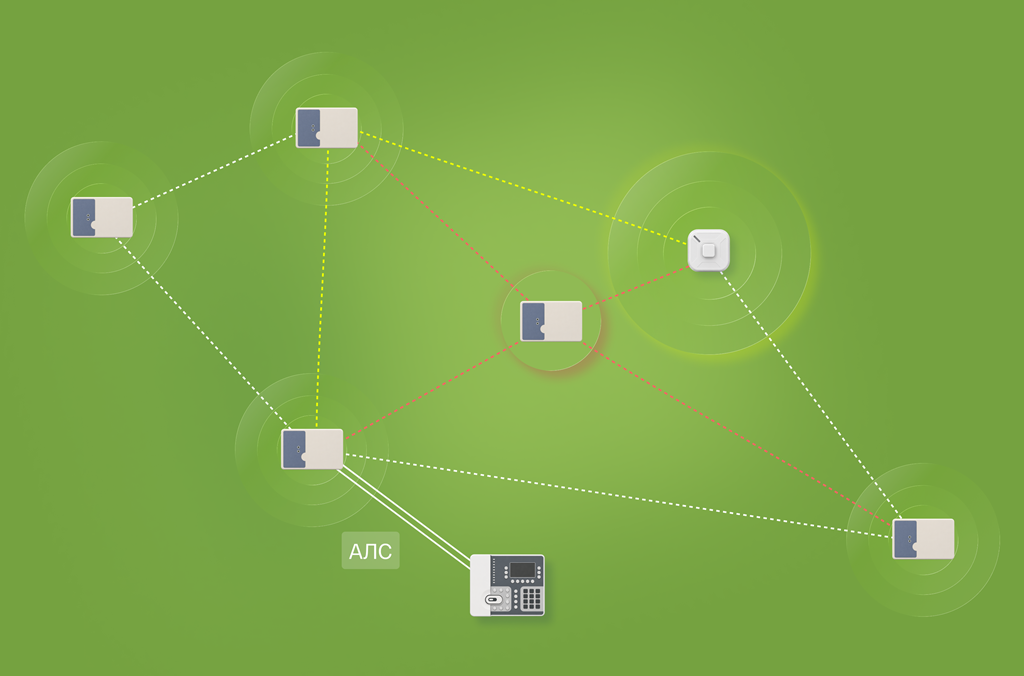

Рис. 2 Радиоустройства выбирают наиболее устойчивый путь передачи сигнала.

10 уровней ретрансляции

Еще одной особенностью новой радиоканальной линейки стала возможность передачи сигнала через цепочку из 10-ти последовательных ретрансляторов.

На первый взгляд этот показатель выглядит исключительно технической характеристикой. Однако именно глубина ретрансляции определяет, насколько гибко можно строить радиосеть на объектах со сложной архитектурой. Чем больше уровней ретрансляции поддерживает система, тем проще обеспечить устойчивую связь между устройствами, расположенными в удаленных помещениях, на разных этажах или за массивными строительными конструкциями. Это особенно актуально для многоквартирных жилых домов, крупных административных зданий, бизнес-центров, медицинских учреждений, гостиниц и распределенных комплексов.

Для проектировщика такой запас означает большую свободу при размещении оборудования без необходимости искусственно ограничивать архитектуру сети. Для монтажной организации — возможность сократить количество дополнительных ретрансляторов и упростить развертывание системы на сложных объектах.

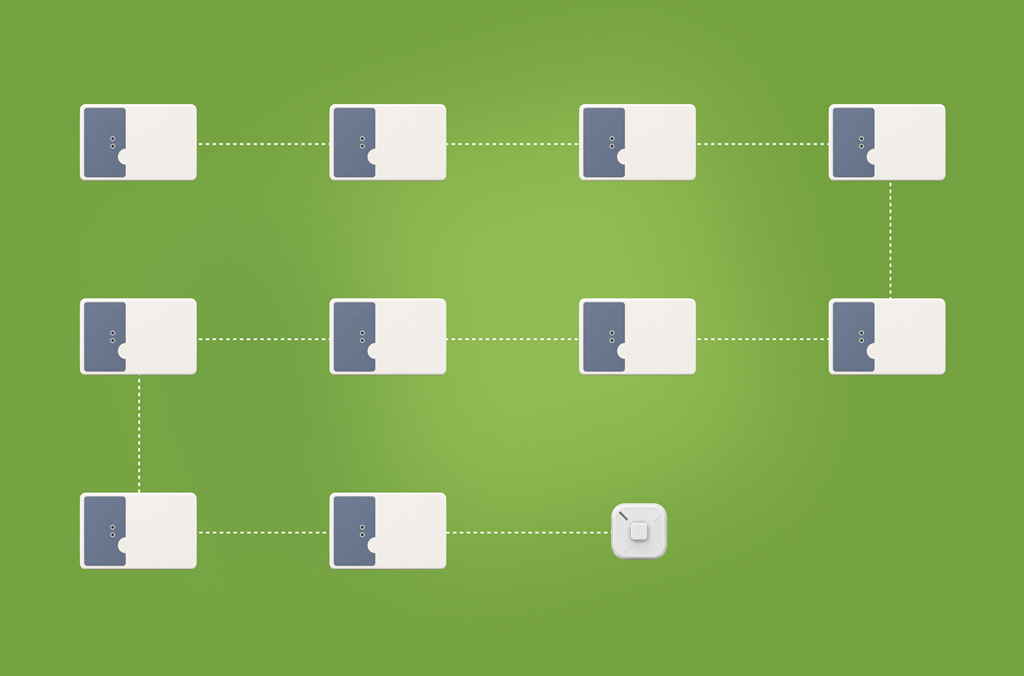

Рис. 3. РРС-250-R3 обеспечивает передачу сигнала через 10 последовательных ретрансляторов.

Срок службы элементов питания продлен до 10 лет

Одной из особенностей новой линейки радиоканальных извещателей стал срок службы элементов питания — до 10 лет. Такой показатель достигается не столько за счет использования батарей большей емкости, сколько благодаря комплексу инженерных решений.

Устройства автоматически уменьшают мощность передатчика, если находятся рядом с радиорасширителем. Это позволяет расходовать только необходимое количество энергии и одновременно снижает уровень взаимных радиопомех. До ввода объекта в эксплуатацию извещатели работают в режиме сна. Благодаря этому заряд батарей практически не расходуется во время хранения, транспортировки и монтажных работ. Кроме того, в устройствах используются две одинаковые батареи, которые разряжаются одновременно. Такой подход исключает ситуацию, когда резервный элемент питания длительное время остается без нагрузки и теряет свои характеристики раньше срока.

В результате снижается количество регламентных работ, связанных с заменой батарей, а эксплуатационные расходы становятся более прогнозируемыми.

Надежность как вопрос архитектуры, а не только радиоканала

Одна из типичных уязвимостей полностью радиоканальных систем — зависимость большой группы устройств от одного участка радиосети. Если ключевой ретранслятор связан с приемно-контрольным прибором только по радио, и этот канал пропадает, последствия могут затронуть весь сегмент. В гибридной архитектуре такой риск распределяется иначе.

В RUBEZH R3 радиорасширители могут быть связаны с приемно-контрольным оборудованием не только по радиоканалу, но и по адресной линии связи. За счет этого потеря одного маршрута или одного ретранслятора не обязательно становится критической неисправностью для всей системы: устройства могут перенаправить передачу сигнала на другой путь. Для объектов с повышенными требованиями к отказоустойчивости это важный момент, потому что речь о том, как система ведет себя при сбоях, помехах и изменении условий связи.

Дополнительную устойчивость обеспечивают и другие механизмы: резервирование маршрутов, переход на резервный частотный канал, автоматическая регулировка мощности сигнала у устройств, расположенных рядом с радиорасширителем. Последняя функция важна не только с точки зрения экономии батарей, но и для снижения взаимных помех в крупных радиосетях, где само количество устройств уже становится фактором нагрузки на эфир.

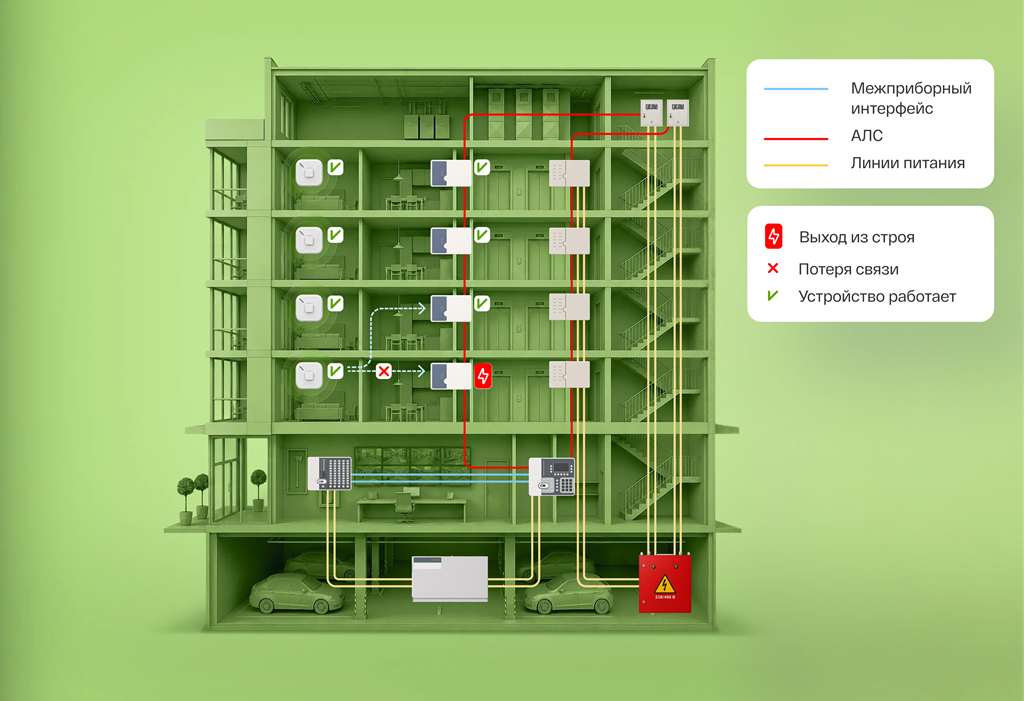

Рис. 4 Построение гибридной системы. Радиоустройства перестраивают маршрут передачи сигнала на другой ретранслятор, подключенный по проводной линии.

Состав системы: радиосегмент как часть общей системы

Новая радиоканальная линейка RUBEZH R3 включает радиорасширитель сегмента РРС-250-R3, дымовой радиоканальный извещатель ИП 212-65-РК-R3, тепловой радиоканальный извещатель ИП 101-30-PR-РК-R3 и ручной радиоканальный извещатель ИПР 513-15-А-РК-R3. Такой набор позволяет формировать полноценный беспроводной сегмент внутри общей системы пожарной автоматики, не ограничиваясь единичными устройствами для «сложных мест».

Ключевая роль в этой схеме отведена радиорасширителю РРС-250-R3, который обеспечивает связь радиоустройств с системой и поддерживает работу в разных режимах подключения — по адресной линии связи и по радиоканалу. За счет этого радиосегмент становится не внешним дополнением к проводной инфраструктуре, а встроенной частью общей архитектуры RUBEZH R3.

Пусконаладка в два шага

Один из важных прикладных аспектов гибридного подхода в системе пожарной автоматики — сценарий ввода устройств в эксплуатацию. В новой радиоканальной линейке RUBEZH R3 он сведен к двум действиям: устройство добавляется в систему через QR-код в мобильном приложении FireSec NT, после чего активируется нажатием одной кнопки без вскрытия корпуса и без необходимости вручную извлекать защитные элементы питания.

На уровне описания это может выглядеть просто как удобная функция. Но в реальном проекте именно такие операции часто определяют, насколько трудоемкой окажется пусконаладка. Если объект крупный, а количество устройств исчисляется десятками или сотнями, сокращение ручных действий на каждом извещателе начинает напрямую влиять на сроки работ, нагрузку на монтажную бригаду и вероятность ошибок при вводе системы в эксплуатацию.

Дополнительный эффект дает возможность заранее подготовить конфигурацию и часть настроек, а на объекте сосредоточиться уже на установке и проверке. Для подрядчика это означает более управляемый процесс, особенно в ситуациях, когда доступ к помещениям ограничен графиком работы объекта или требованиями заказчика.

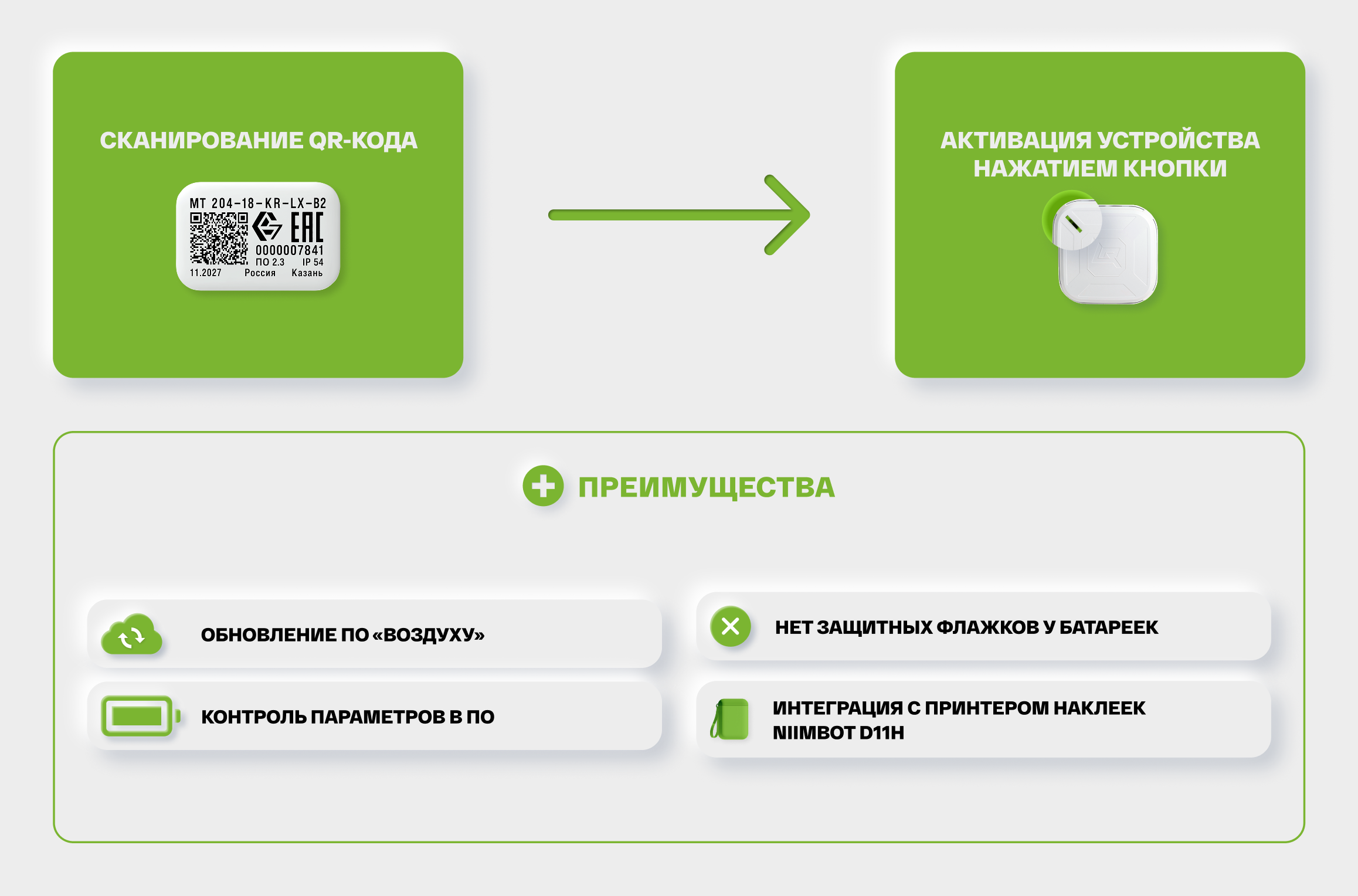

Рис. 5 Для новых беспроводных устройств предусмотрен быстрый ввод в эксплуатацию и обслуживание через ПО.

Эксплуатация: когда удобство обслуживания становится частью надежности

Для радиоканальных систем важен не только быстрый монтаж, но и то, насколько удобно с ними работать после запуска. Если для диагностики, обновления или проверки каждого устройства нужен доступ к высотным зонам или демонтаж оборудования, эксплуатационные преимущества быстро исчезают.

В новой беспроводной линейке RUBEZH R3 сделан акцент на том, чтобы часть сервисных операций можно было выполнять напрямую через ПО FireSec NT — с компьютера, планшета или мобильного телефона. Это касается контроля параметров устройств, проверки их состояния, мониторинга батарей и обновления прошивок. В результате обслуживание становится менее зависимым от трудоемких выездных работ, а регламентные процедуры — более предсказуемыми по срокам и затратам.

Отдельного внимания заслуживает подход к питанию устройств. Длительный срок службы батарей в сочетании с режимами энергосбережения и автоматическим снижением мощности сигнала у ближайших к радиорасширителю устройств важен не только сам по себе, но и как фактор снижения эксплуатационной нагрузки. Чем реже система требует физического вмешательства на уровне замены элементов питания, тем проще ее обслуживать на объектах с большим количеством извещателей или сложным доступом к ним.

Заключение

Развитие радиоканальных технологий в системах пожарной безопасности сегодня идет не по пути полного отказа от проводной инфраструктуры, а в сторону более гибкой архитектуры, где каждая технология применяется там, где наиболее эффективна. Проводные линии по-прежнему остаются основой для критически важных функций пожарной автоматики, а радиоканал позволяет быстрее адаптировать систему к особенностям объекта, сократить объем монтажных работ и упростить дальнейшую эксплуатацию.

Именно поэтому сегодня конкурируют уже не проводные и радиоканальные системы как таковые, а инженерные решения, способные обеспечить одновременно надежность, гибкость и удобство эксплуатации на протяжении всего жизненного цикла объекта.
