Чек-лист для закупки уличного металлодетектора: класс защиты, температурный диапазон, автономность питания — советы эксперта

28 минут назад

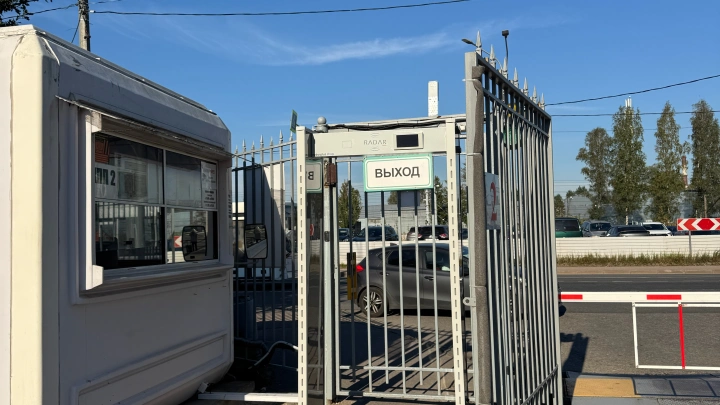

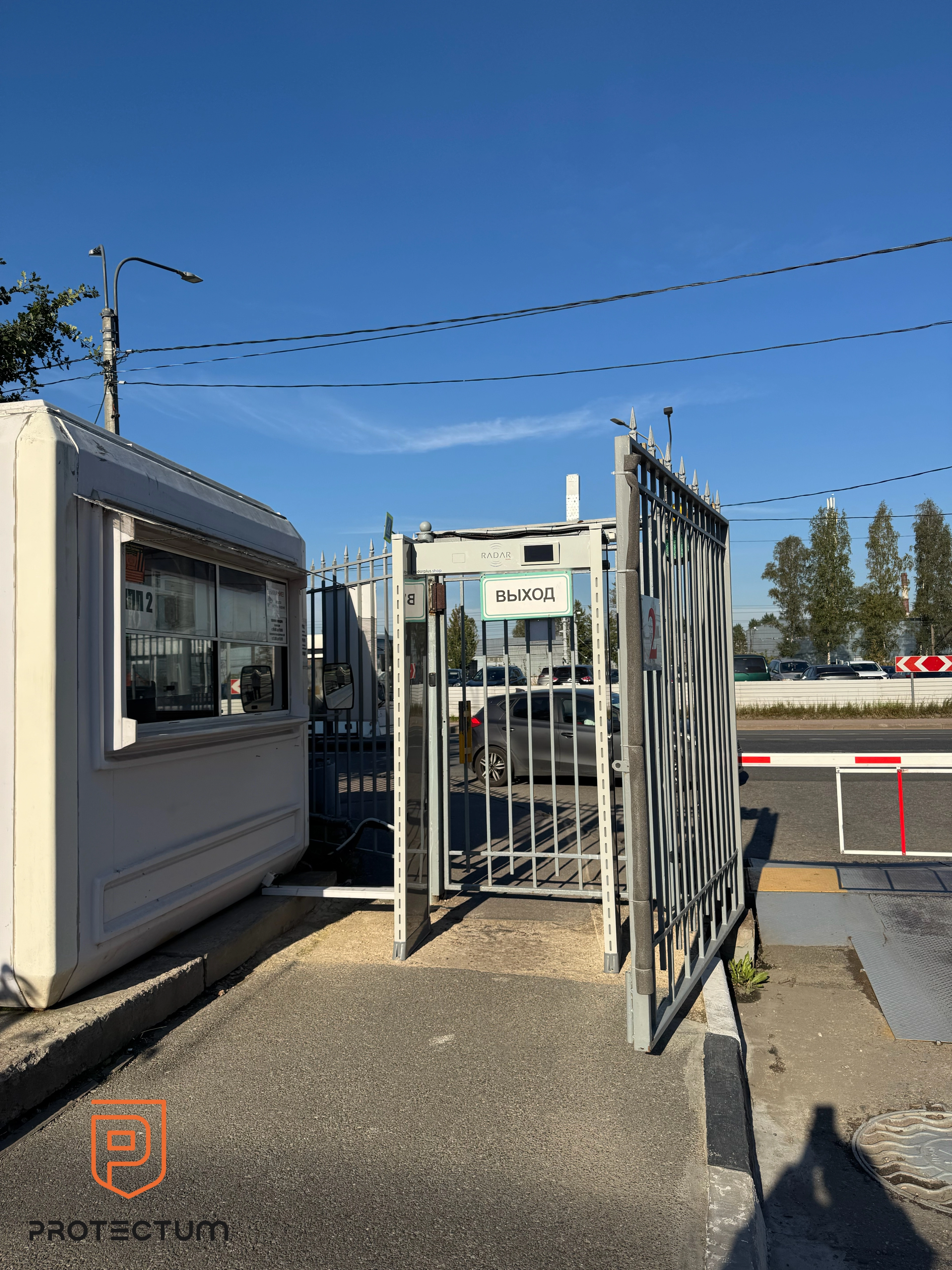

© Арочный металлодетектор уличного исполнения RADARPLUS на входе в Клиническую инфекционную больницу им. С.П.Боткина (Санкт-Петербург)

Руководитель службы безопасности или специалист по закупкам, планирующий установку арочного металлодетектора на улице, сталкивается с риском, который не всегда очевиден на этапе тендера: оборудование, рассчитанное на помещение, при работе на улице теряет чувствительность, даёт ложные срабатывания, а иногда даже выходит из строя за один сезон.

Результатом может стать простой пропускного пункта, повторные закупки, репутационные потери и вопросы со стороны надзорных органов.

Алексей Нестеренко, генеральный директор проектного бюро «Протектум», рассказал журналу RUБЕЖ, на какие пять параметров нужно смотреть в первую очередь, чтобы уличная рамка отработала заявленный срок без сбоев.

Почему ошибка при выборе стоит дороже самой рамки

При организации пропускного режима на улице или на объекте со сложными условиями среды встаёт непростая задача: как обеспечить безопасность, если оборудование будет работать под дождём, в мороз или в условиях сильной запыленности? Оборудование, рассчитанное только на эксплуатацию в помещениях, при установке на улице сталкивается с ускоренным износом и нестабильной работой.

Производители, как правило, на первых позициях технических характеристик указывают то, что выделяет их в конкурентном ряду: чувствительность, селективность, количество зон детектирования. Но ни одна из этих характеристик не будет соответствовать заявленным, если конструкция металлодетектора и его элементная база не соответствуют условиям окружающей среды, в которых аппаратуре предстоит работать.

Поэтому первостепенный критерий выбора – это соответствие модели климатическим условиям эксплуатации. Всё остальное вторично.

Что такое класс защиты IP65 и где он необходим?

IP (Ingress Protection) – это международная маркировка степени защиты корпуса от проникновения твёрдых частиц и влаги. Две цифры в обозначении независимы друг от друга и требуют отдельного рассмотрения.

Первая цифра «6» – полная защита от пыли.

Практически любая пыль является токопроводящей средой. Оседая на электронных платах, она способна изменить схему работы устройства, вызвать короткое замыкание, а при высоких токах – стать причиной возгорания. Это не преувеличение: в одном кубическом сантиметре городского воздуха содержится 130 000-150 000 твёрдых частиц. Даже на закрытых внешних проходных, через которые проходит большой поток людей в верхней одежде, а сквозняки задувают воздух с улицы, пыль накапливается с угрожающей скоростью.

Вторая цифра «5» – защита от прямых струй воды.

Влага попадает на оборудование не только в виде дождя и снега, но и в виде конденсата. При высокой влажности воздуха и перепадах температур (прохождение через точку росы) конденсат образуется неизбежно. Как и пыль, вода является проводником, создающим паразитные связи в схемах и ускоряющим коррозию.

Металлодетектор с классом IP65 обязателен для установки:

— на уличных проходных и КПП (заводы, склады, логистические центры);

— на входных группах стадионов, культурных центров, школ без тамбура или на сквозняке;

— на объектах с высокой проходимостью, где корпус подвергается интенсивному износу;

— для всех сборно-разборных АМД, предназначенных для временных пропускных пунктов под открытым небом в заранее неизвестных условиях.

Сборно-разборный металлодетектор RADARPLUS на входе на территорию Мемориала мирным жителям СССР — жертвам нацистского геноцида в Гатчинском районе

Почему корпус из АБС-пластика – это не просто дизайн

Для уличного оборудования важна не только электронная «начинка», но и то, во что она «одета». Качественные модели оснащаются корпусом из ударопрочного АБС-пластика, специально подобранного для уличного применения. Это решение закрывает сразу три задачи:

1. Герметичность.

Специальная конструкция корпуса предотвращает попадание влаги и конденсата внутрь. В условиях перепада температур конденсат образуется неизбежно – если рамка не защищена, вода замкнёт контакты.

2. Стойкость к морозу и жаре.

АБС-пластик сохраняет ударопрочность в широком диапазоне температур и устойчив к механическим воздействиям.

3. Вандалозащищённость.

Уличные объекты часто сталкиваются с повышенной нагрузкой: случайные удары тележками, попытки механического воздействия. Прочный пластик выдерживает такие нагрузки, сохраняя эстетичный вид и функциональность.

Рабочий температурный диапазон: второй обязательный критерий

Этот раздел редко встречается в маркетинговых материалах, но именно он разделяет профессиональный выбор от ошибочного.

Температурный диапазон определяется не столько механической прочностью корпуса, сколько параметрами электронных компонентов схемы. Параметры микросхем, номиналы конденсаторов, индуктивностей и резисторов соответствуют заявленным только в пределах определённого температурного диапазона – с допустимым отклонением 5% для компонентов общего применения и 2% для военной техники.

Если температура окружающей среды выходит за пределы рабочего диапазона, номиналы элементов схемы не соответствуют расчётным. Последствия:

— чувствительность металлодетектора перестаёт отвечать заявленной;

— нарушается селективность обнаружения;

— в худшем случае оборудование полностью выходит из строя.

Для расширения рабочего диапазона в сторону нижних температур в оборудование встраивается система обогрева рабочей схемы; для верхних – система вентиляции и кондиционирования. Наличие этих систем напрямую отражается на стоимости, но именно они обеспечивают стабильную работу в российском климате.

Рабочий температурный диапазон подтверждается обязательными климатическими испытаниями, по результатам которых составляется протокол. Если в технической документации климатические условия эксплуатации не указаны вовсе – это однозначный сигнал отказаться от покупки. Вы вправе потребовать у поставщика предъявления протокола климатических испытаний.

Работа при перебоях питания

Стабильность электросетей на производственных объектах и на улице – исключение, а не правило. Перекос фаз из-за неравномерности нагрузок практически неизбежен в моменты запуска силового оборудования, что, как правило, совпадает с наибольшим людским потоком через проходные. На загородных объектах нестабильность сетевого напряжения наблюдается постоянно.

Для уличных постов контроля оптимальны модели, которые:

— имеют встроенный ИБП или корректно работают в паре с внешним источником бесперебойного питания — это обеспечивает стабильное вторичное напряжение на схеме при любых скачках в сети;

— оснащены встроенной аккумуляторной батареей достаточной ёмкости, рассчитанной на весь расчётный период работы без питания — этот параметр стоит отразить в сдаточной документации;

— поддерживают подключение внешнего аккумулятора (в большинстве моделей – постоянное напряжение +12В), что позволяет использовать любые автономные источники, в том числе стандартные автомобильные аккумуляторы.

Для временных и сезонных объектов (строительные площадки, фестивали, массовые мероприятия) возможность работы от батареи является основным требованием, а не опцией. Для сборно-разборных АМД — фактически штатным режимом.

Сборно-разборный металлодетектор RADARPLUS Model R04

Срок службы уличного металлодетектора

Выбирая оборудование для улицы, важно смотреть не только на цену, но и на заявленный срок службы. Дешёвые модели с низким классом защиты (IP20-IP30) при установке на КПП могут проработать лишь один сезон: зимой они выходят из строя из-за мороза и конденсата, летом — из-за перегрева и пыли.

Специальный влагозащитный корпус, элементная база с широким рабочим диапазоном, система обогрева при необходимости – всё это имеет конкретное стоимостное выражение. Оборудование с более низким классом защиты будет ценово привлекательнее, но при несоответствии условиям эксплуатации претензии производителю будут признаны необоснованными – в том числе в гарантийный период.

Для уличных моделей ответственные производители указывают срок службы не менее 8 лет при соблюдении условий эксплуатации. Конкретный срок – в паспорте и гарантийных документах.

Где требуется уличная установка арочного металлодетектора?

Арочный металлодетектор с классом защиты IP65 устанавливается на объектах, где оборудование находится под открытым небом или в условиях прямого контакта с атмосферной средой:

— Режимные предприятия – проходные заводов, фабрик и складов, расположенные на улице или в неотапливаемых помещениях с открытыми воротами.

— Транспортная инфраструктура – уличные входные группы ж/д вокзалов, автовокзалов, наземных вестибюлей станций метро.

— Массовые мероприятия – стадионы, концертные площадки и фестивали, где пропускные пункты организуются на открытом воздухе.

— Строительный и вахтовый сектор – КПП на стройплощадках и вахтовых посёлках, где оборудование работает в полевых условиях без капитального укрытия.

— Сборно-разборные временные посты – мобильные пропускные пункты для охраны периметра, выездных мероприятий и сезонных объектов.

Общий критерий для всех этих случаев: оборудование подвергается воздействию осадков, пыли, перепадов температур или повышенной влажности – и должно сохранять заявленные характеристики в этих условиях.

Чек-лист для специалиста отдела закупок:

5 критериев правильного выбора

1. Класс защиты IP65

Убедитесь, что в спецификации указан IP65 (первая цифра не ниже «6», вторая – не ниже «5»). Это гарантия того, что металлодетектор переживёт дождь, снег, пыль и перепады температур. Сверьте с реальными условиями объекта: влажностью и температурным режимом.

2. Рабочий температурный диапазон

Проверьте в техдокументации заявленный диапазон температур эксплуатации и убедитесь, что он соответствует условиям вашего объекта. Запросите у поставщика протокол климатических испытаний – это ваше законное право.

3. Корпус из ударопрочного АБС-пластика

Ищите модели с корпусом, специально разработанным для уличного применения. Он защищает электронику от влаги и конденсата, обеспечивает вандалозащищенность и сохраняет свойства при резких перепадах температур.

4. Автономность питания

Наличие встроенного ИБП и аккумулятора – это не опция, а необходимость для уличного оборудования. Уточните у поставщика время работы без внешнего питания и возможность подключения внешнего аккумулятора (+12В).

5. Заявленный срок службы от 8 лет

Ориентируйтесь на оборудование с подтвержденным сроком службы. Запросите протоколы климатических испытаний, чтобы убедиться, что техника выдержит именно ваши зимы и лето, а не только условия среднеевропейского климата.

Арочный металлодетектор со степенью защиты IP65 – это не просто «всепогодный корпус». Это комплексное инженерное решение, которое обеспечивает стабильную и бесперебойную работу системы безопасности в любых условиях, защищая ваш бизнес от репутационных и финансовых рисков. Сделав правильный выбор один раз, вы на долгие годы избавляете себя от головной боли по ремонту, замене вышедшего из строя оборудования и простоев пропускного пункта.
