ShutterCam: как обеспечить приватность, не отключая систему видеонаблюдения

40 минут назад

© Изображение предоставлено компанией LIVENHOUSE

Видеонаблюдение — основа для контроля за безопасностью. Тем не менее, постоянная работа камеры нужна не для каждого сценария клиента. В медицинском кабинете пациенту может потребоваться приватность во время процедуры, в переговорной важна конфиденциальность встречи, а на режимном объекте — защита информации, с которой работают сотрудники. При этом полностью отключать камеру бывает нежелательно или невозможно.

Российская компания LIVENHOUSE разработала для таких сценариев ShutterCam — дополнительное устройство для купольных камер, которое физически перекрывает объектив. Камера при этом остаётся установленной и подключённой к системе видеонаблюдения, а режим приватности обеспечивается механически. О разработке журналу RUБЕЖ рассказал Алексей Ливенцев, генеральный директор компании LIVENHOUSE.

От программного отключения к физической блокировке

Потребность для создания ShutterCam возникла в медицинской сфере. Первый заказчик проводил визуальный анализ состояния пациентов в крупной частной клинике. Камеры в палатах отслеживали движение пациентов и автоматически оповещали медсестёр о внештатных ситуациях.

Проблема возникала в моменты, когда пациенту требовалась приватность. Полностью отключать видеопоток было нельзя из-за требований безопасности, заклеивать объектив или отключать камеру вручную сотрудники также не могли. Задача была — сохранить видеонаблюдение как элемент системы безопасности, но на определённое время физически исключить возможность самого наблюдения.

Программное отключение камеры или записи решает эту задачу только на уровне настроек. Объектив при этом остаётся открытым, а состояние системы не всегда можно определить непосредственно в помещении. Кроме того, изменение настроек зависит от прав доступа к камере или VMS.

ShutterCam переносит контроль приватности на физический уровень. По команде поворотный механизм закрывает объектив шторкой на 180°. В закрытом положении через объектив невозможно получить изображение, при этом сама камера остаётся подключённой к системе.

На внутренней стороне шторки нанесена надпись «ЗАКРЫТО». Это сделано для того, чтобы сотрудник охраны мог визуально определить состояние камеры. Такая индикация появилась в том числе из практического опыта: закрытый объектив могли принять за неисправность камеры и вызвать техническую службу.

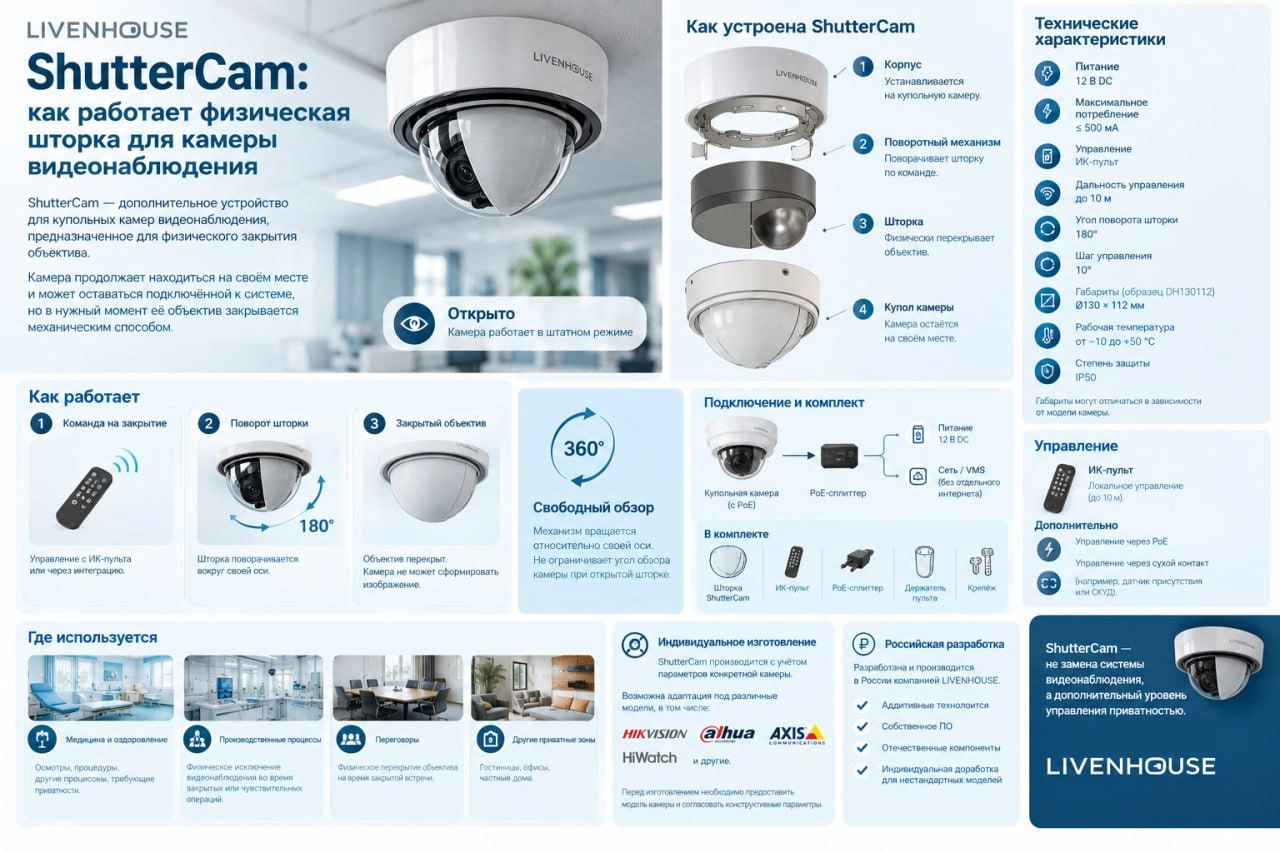

Как устроена ShutterCam

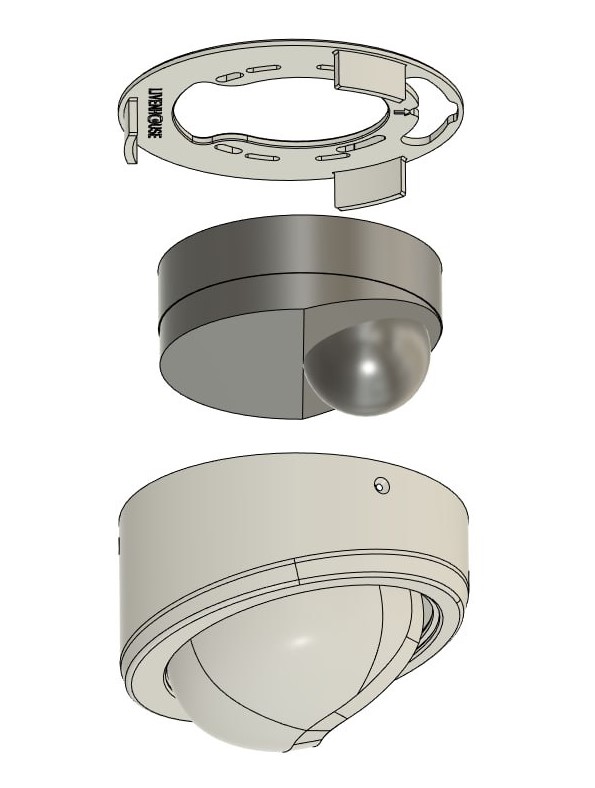

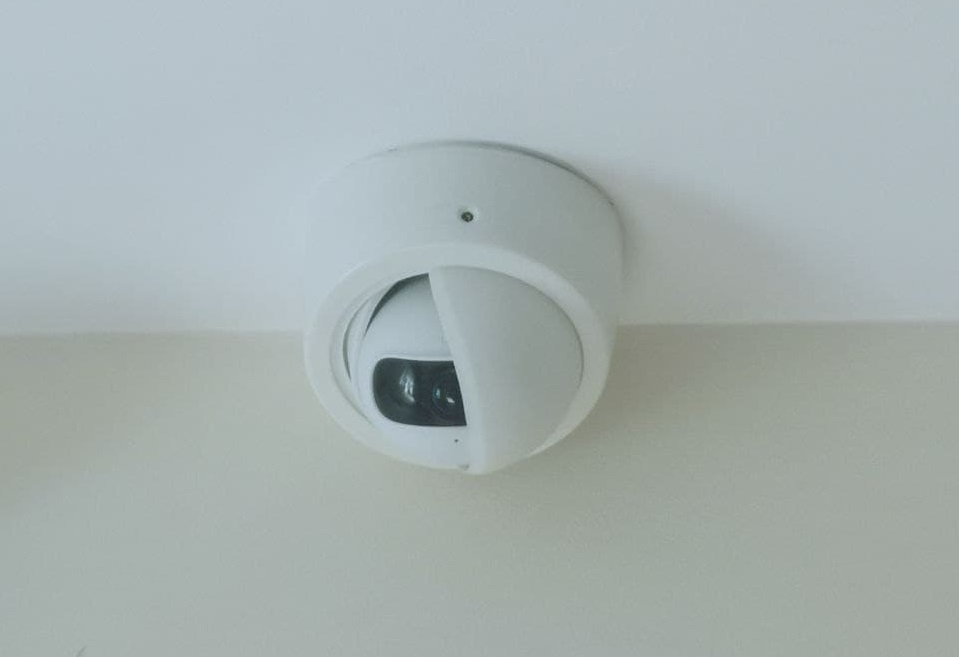

ShutterCam устанавливается на купольную камеру и представляет собой отдельный механический модуль. Камера при этом не заменяется и продолжает находиться в штатной системе видеонаблюдения.

Для стандартных конфигураций компания заявляет монтаж устройства за 10–15 минут без изменения существующей инфраструктуры видеонаблюдения. Как отмечают в LIVENHOUSE, время срабатывания шторки составляет около одной секунды.

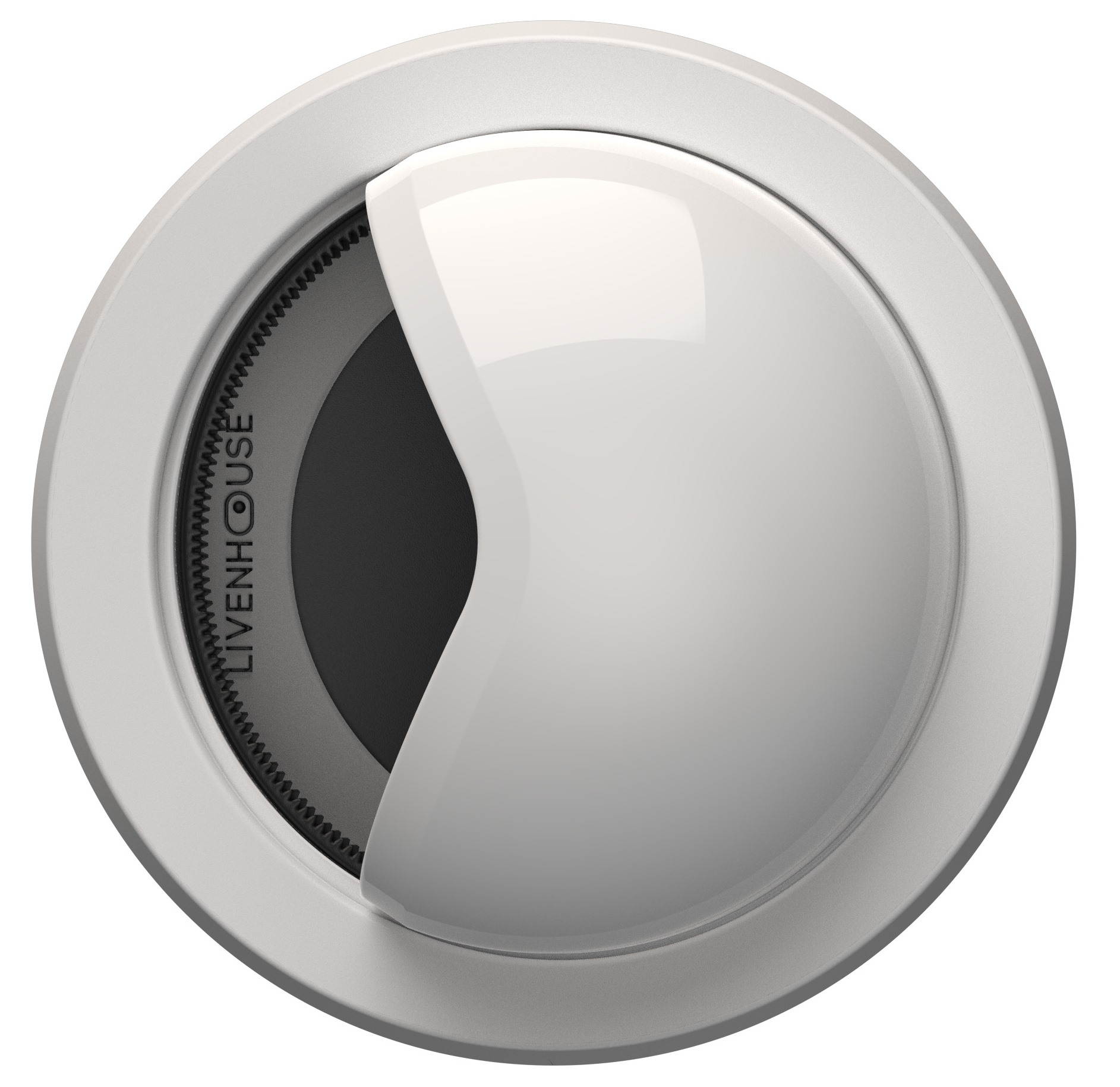

Основной элемент устройства — поворотная шторка. По команде она поворачивается вокруг собственной оси на 180° и перекрывает объектив. При повторной команде возвращается в исходное положение.

Корпус ShutterCam может вращаться вокруг своей оси на 360°. Это позволяет позиционировать устройство относительно камеры и не ограничивать её штатный угол обзора в открытом положении. При этом движение самой камеры и движение механизма ShutterCam разделены: камера сохраняет возможность штатного позиционирования, а шторка работает внутри собственного механизма.

В стандартном исполнении устройства технические характеристики выглядят так: питание 12 В DC, максимальное потребление до 500 мА, поворот шторки на 180° с шагом 10°, рабочая температура от −10 до +50 °C, степень защиты IP50. Габариты зависят от модели камеры: например, для одной из конфигураций DH130112 используются размеры Ø130 × 112 мм.

Управление и подключение

В базовой комплектации ShutterCam управляется с помощью ИК-пульта с дальностью до 10 м. Питание устройства поступает от камеры через PoE-сплиттер.

Для автоматизированных сценариев существуют и другие варианты управления. Устройство может активироваться через функцию PoE на коммутаторе, а также через сухой контакт — например, от датчика присутствия или системы контроля доступа.

Такой подход позволяет использовать ShutterCam не просто как автономное устройство с пультом, но и как исполнительный механизм в составе системы безопасности. Например, команда от СКУД или датчика может использоваться для автоматического закрытия или открытия шторки.

В базовом сценарии отдельное интернет-подключение для работы механизма не требуется. Это позволяет отделить локальное управление приватностью от удалённого доступа к самой камере или облачной системе.

При интеграции через внешнюю инфраструктуру требования к безопасности уже зависят от управляющего контура. Если команда на открытие или закрытие передаётся через PoE, СКУД или другую систему, необходимо отдельно разграничивать доступ к этому оборудованию.

Что происходит при отключении питания

ShutterCam не переводит шторку в другое положение самопроизвольно при отключении питания. Благодаря механической фиксации она сохраняет положение, в котором находилась до сбоя.

То есть при исчезновении питания закрытая шторка остаётся закрытой, а открытая — открытой. Тот же принцип используется при механической неисправности: если механизм перестаёт работать, шторка фиксируется в текущем положении.

Такое поведение позволяет заранее определить, какое состояние устройства будет сохраняться при отказе. При этом для отдельных объектов может потребоваться другая логика — например, автоматическое открытие при определённых сценариях электропитания. В этом случае конструкция дорабатывается под требования конкретной установки.

Адаптация под конкретную камеру

ShutterCam не является универсальным корпусом одного размера. Устройство изготавливается с учётом параметров конкретной купольной камеры.

Компания заявляет адаптацию под модели Hikvision, Dahua, Axis, HiWatch и других производителей. По мере разработки формируется база корпусов и конструкций, часть из которых подходит сразу для нескольких моделей камер.

Основные ограничения связаны не с программной совместимостью, а с конструкцией самой камеры и способом её крепления. Поэтому перед изготовлением заказчик предоставляет модель камеры и согласовывает конструктивные параметры.

Такой подход позволяет устанавливать устройство на уже существующую инфраструктуру, не меняя саму камеру или VMS. Как отмечают разработчики, для нестандартных моделей и особых условий эксплуатации возможна индивидуальная доработка.

Где применяется физическая блокировка

Один из основных сценариев ShutterCam — медицинские и косметологические учреждения. В процедурных, смотровых кабинетах и палатах камера может использоваться для контроля состояния пациента, однако во время осмотра или процедуры её обзор требуется временно ограничить. В таком случае сотрудник может закрыть объектив перед началом процедуры и открыть его после её завершения. При этом сама камера остаётся частью системы безопасности.

Ещё один сценарий — переговорные комнаты. Видеонаблюдение продолжает работать в обычном режиме, но во время закрытой встречи объектив физически перекрывается. Компания также рассматривает использование устройства в гостиницах и ресторанах, офисах, частных домах и даже спортивных объектах.

Отдельная группа сценариев связана с режимными и производственными объектами, а также помещениями, где проходят закрытые совещания или ведётся работа с документами ограниченного доступа. Здесь физическое положение шторки может использоваться как дополнительный индикатор того, что камера в данный момент не ведёт визуальное наблюдение.

Опыт применения

Как отмечают в LIVENHOUSE, на сегодня с момента создания решения реализованы более 1000 устройств. Наибольший интерес компания отмечает со стороны медицины и косметологии, HoReCa, офисной инфраструктуры и объектов, деятельность которых требует соблюдения государственной тайны.

Интересно, что для сферы HoReCa разработчики приводят ещё один сценарий: наличие открытых камер может иметь значение для проведения закрытых мероприятий, когда заказчик хочет исключить видеосъёмку гостей. В таких случаях физическое положение шторки позволяет продемонстрировать, что камера в данный момент закрыта.

Производство и поставка

LIVENHOUSE разрабатывает и производит ShutterCam в России. В компании отмечают использование аддитивных технологий, собственного программного обеспечения и отечественных компонентов. Конструкция может дорабатываться под нестандартные модели камер.

Перед изготовлением заказчик предоставляет модель камеры и согласовывает конструкцию. После этого устройство изготавливается под конкретные параметры. Срок производства заказа составляет от 5 до 15 рабочих дней в зависимости от объемов.

ShutterCam поставляется с паспортом, гарантийным талоном и декларацией EAC. Стандартный срок гарантии составляет один год, также возможно дополнительное сервисное обслуживание.

Что получает заказчик

ShutterCam решает достаточно узкую задачу: сохранить камеру в составе системы безопасности, но дать возможность на определённое время физически исключить её обзор.

Это не массовый потребительский продукт, а нишевое профессиональное решение. Разработчики отмечают, что спрос на такие устройства растёт — новые заказчики часто приходят благодаря «вау-эффекту», когда один руководитель на переговорах замечает ShutterCam в кабинете другого начальника.

Важно, что в отличие от программного отключения, состояние механизма можно определить непосредственно по положению шторки. При этом способ управления может оставаться локальным либо интегрироваться с другими системами объекта — от СКУД до датчиков присутствия.
