Топопланы «Еврограда» на 700 гектаров: российское ПО заменило AutoCAD и Civil 3D

1 час назад

© nanocad.ru

«Северо-Западная энерго-ресурсная компания» (СЗЭРК) с 2006 года строит инженерные сети и дороги. Для проекта «Евроград», города-спутника Санкт-Петербурга на 30 тысяч жителей, потребовалась обработка территории более 700 гектаров. На площадке одновременно работают разные застройщики, и изменения нужно фиксировать оперативно.

В процессе строительства проект постоянно меняется, и эти изменения требуют своевременного внесения. Одной аэрофотосъемки оказалось недостаточно. Чтобы эффективно осваивать такую территорию, нужен программный продукт, который очень быстро создавал бы и обновлял всю эту информацию,

— пояснил Святослав Шалыгин, руководитель отдела проектов ООО «СЗЭРК».

Решение

В 2022 году компания приобрела оборудование для 3D-сканирования. Однако привычный зарубежный софт AutoCAD, Autodesk Civil 3D, стал недоступен.

На помощь пришла компания «РОМБИТ”» совместно с которой ООО «СЗЭРК» удалось подобрать ПО для обработки больших массивов данных.

Специалисты «РОМБИТ» предложили подходящие и действительно качественные решения «Нанософт». Мы приобрели nanoCAD GeoniCS и программу «nanoCAD Облака точек» в конфигурации «ReClouds» для создания топографического плана территории.

- уточнила Светлана Добрикова, инженер-картограф.

Как работали с данными

Конфигурация «ReClouds» использовалась для обработки 3D-сканов.

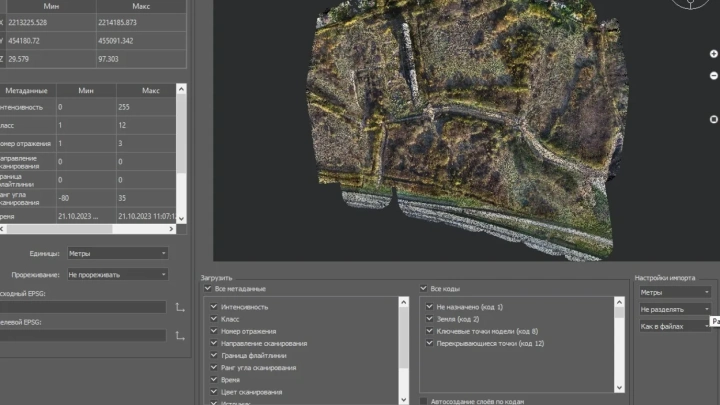

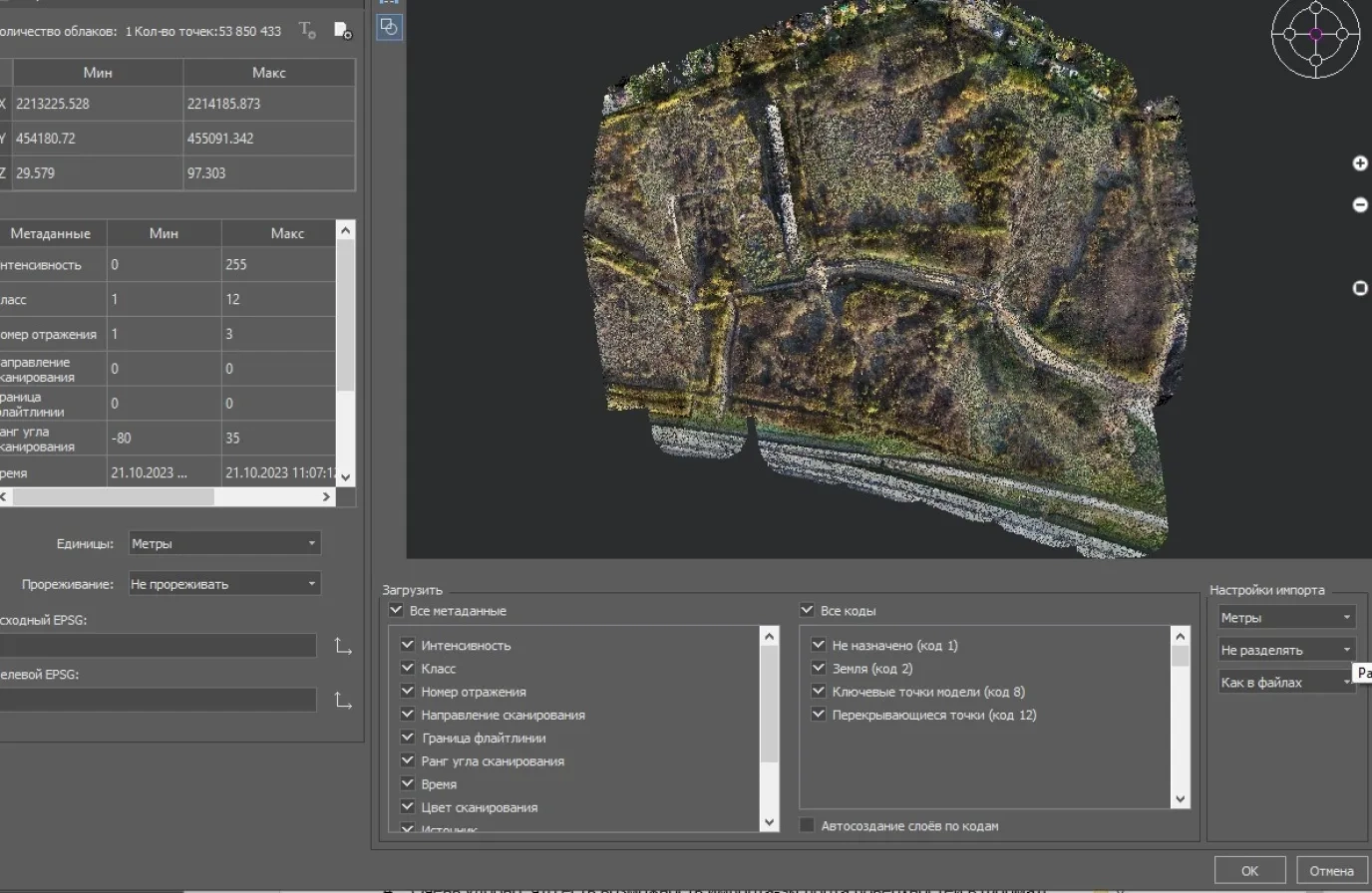

В программе очень удобно работать с облаками. При импорте можно настроить метаданные и коды для корректной визуализации. Сначала я загружаю облако полностью, чтобы увидеть объект в целом, определить инженерные сооружения. Затем отключаю лишние параметры и работаю с нужными фрагментами,

— рассказала Светлана Добрикова, инженер-картограф.

Она также отметила режим цветовой раскраски.

По цветам легко оценить высотное положение объектов: чем теплее оттенок, тем выше объект. Это очень помогает при определении линий электропередачи и инженерных конструкций.

После анализа данных строят 3D-сеть:

Я использую прореживание облаков и затем строю сеть. Трассировка выполняется в nanoCAD GeoniCS. <…> Все это позволяет быстрее и качественнее выпускать документацию и сдавать объекты.

В nanoCAD GeoniCS создали топоплан. Полезной оказалась и функция разбивки картограммы, можно настраивать подписи рамок и формировать планшеты под требования конкретных организаций.

Результат для «Еврограда»

Компания разработала проект съезда с КАД, внутриквартальные дороги, сети водоснабжения, водоотведения и газоснабжения. Получены все разрешительные документы. Построено более 7 км дорог, магистральный водопровод длиной 10 км, 2,5 км коллектора канализации, сети газоснабжения.

Готовый топографический план территории МФК «Евроград» успешно проходит экспертизы в СОГД и включается в информационную систему КГА Санкт-Петербурга.

Мы получили опыт работы с новыми инструментами и смогли закрыть ключевые задачи подготовки топопланов для больших территорий,

— сказал Святослав Шалыгин.

Благодаря возможностям программных продуктов линейки nanoCAD мы смогли существенно сократить сроки выполнения такого масштабного проекта, как многофункциональный комплекс «Евроград». Планируем всё более активное применение этих программ при проектировании новых объектов.

- добавила Светлана Добрикова.
