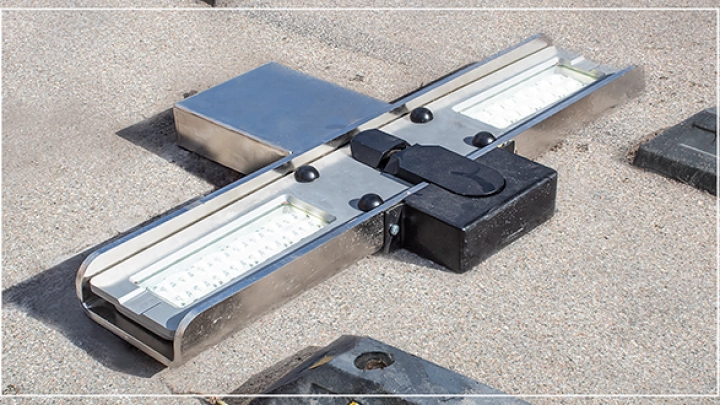

Компания «ЭВС» разработала телевизионную систему осмотра автотранспорта и железнодорожных транспортных средств

Телевизионная система осмотра днища автомобильных и железнодорожных транспортных средств «ТСД» вышла на новый уровень разрешения и четкости, сообщает сайт компании «ЭВС».

Общеизвестной сложностью получения изображения высокого разрешения и четкости при осмотре транспортного средства является малое расстояние от днища автомобиля или вагона до объектива (от 10 см до 100 см клиренс) и высокая скорость прохода днища транспортного средства над камерой.

В ООО «ЭВС» разработана суперскоростная камера, позволяющая получить 1300 кадров/секунду с разрешением 48 х 1440 пикселей.

Применительно к такой камере разработан алгоритм измерения смещения между кадрами и “склейки” последовательных кадров в одно изображение.

Таким образом, достигнута максимально возможная четкость и разрешение изображения при 10000 строк в секунду.

Для достижения такой четкости линейным ФПЗС необходимо запустить его на скорости более 8000 строк в секунду. При этом,время накопления, следовательно, и чувствительность его становится столь малой, что необходимо установить подсветку большей мощности. При накоплении матричным ФПЗС или КМОП требуется подсветка на два порядка меньше.

Сохранение геометрических пропорций изображения, то есть при движении автомобиля или вагона с разной скоростью, размер изображения по двум координатам, в отличие от линейного ФПЗС, остаётся одинаковым. Это достигается за счёт уникального алгоритма формирования синтезированного изображения учитывающего скорость движения транспортного средства.
