Интеграция оптико-электронной системы и РЛС охраны объектов

Объект. Критически важные объекты – аэродромы, гидроэлектростанции, стратегические объекты и прочие.

Задача. Интеграция оптико-электронной системы (ОЭС) и радиолокационной станции (РЛС).

Требования заказчика. Особенности объекта.

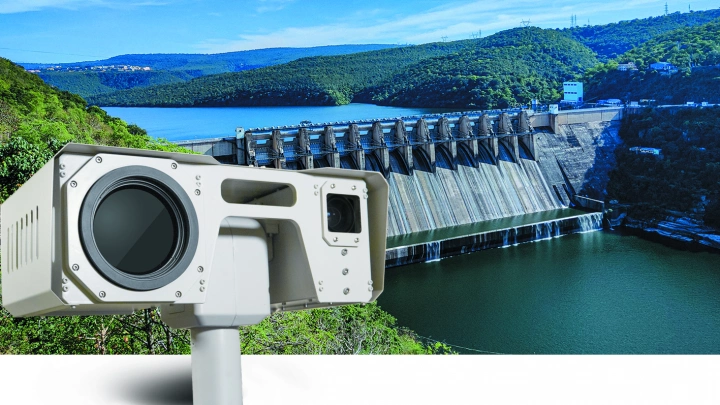

Необходимо разработать решение для подтверждения и визуализации целей, полученных от РЛС, с помощью 2-канальной PTZ-камеры (ИК и видимый диапазон).

Разрешение видеокамеры Full HD (1920x1080)
Объектив f от 7,5 до 300 мм (40х)
Разрешение тепловизора 640х512 пикс
ИК-объектив f от 30 до 150 мм (F 0,85~ F2)
Спектральный диапазон 8-14 мм
Рабочая температура от -40 до +50 ֩С
Степень защиты IP66

Решение компании

Компания «БИК-Информ» осуществила разработку и поставку комплекса системы видеонаблюдения для интеграции оптико-электронной системы (ОЭС) и радиолокационной станции (РЛС).

РЛС предназначена для работы на открытом воздухе и может автономно использоваться в качестве средства радиолокационного кругового наблюдения за охраняемым сухопутным или водным участком местности на расстояниях до 20 км, а также в качестве радиолокационного датчика в составе систем с сетевой архитектурой построения, включающих в себя оптико-электронные приборы.

Модернизированная радиолокационная станция охраны объектов обеспечивает подтверждение и визуализацию целей, полученных от РЛС, с помощью 2-канальной PTZ-камеры (ИК и видимый диапазон).

После радиолокационного обнаружения цели оператор получает на экране монитора визуальное изображение объекта в двух диапазонах, видимом и инфракрасном (LWIR).

Интеграция РЛС и ОЭС обеспечивает правильное визуальное подтверждение, распознавание и идентификацию объектов наблюдения. При этом уменьшается вероятность ложных тревог. А также увеличивается скорость реагирования оператора на тревожные ситуации.

Результат

Разработка модели опытного образца серии интегрированной системы BVS6 с характеристиками:
