Противопожарная защита для ключевого объекта энергетики Дальнего Востока

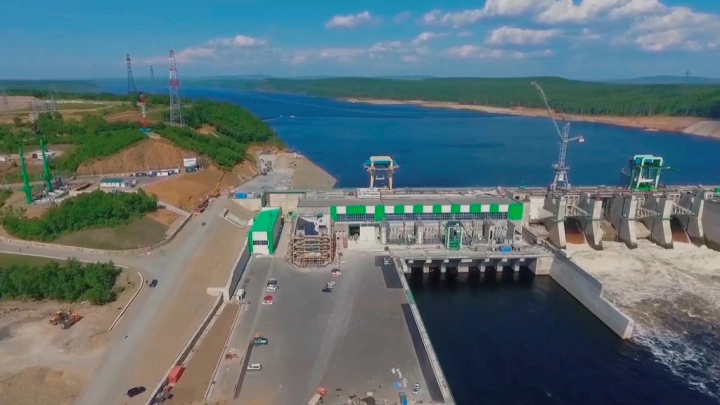

Объект. Нижне-Бурейская ГЭС – инвестиционный проект ПАО «РусГидро», входит в состав одного из крупнейших в России каскадов ГЭС и выполняет функцию контррегулирования основной станции Бурейского каскада. Этот комплекс сооружений является одним из основных источников электроэнергии для Дальнего Востока.

Потребности заказчика и основная задача. Инсталляция единой системы противопожарной защиты, обладающей высокой отказоустойчивостью, повышенной скоростью реакции на возникновение угроз. Учитывая специфику и географическое местоположение объекта, инсталлированное оборудование должно обладать устойчивостью к высокой влажности и сейсмостойкостью. Важным аспектом является и интеграция систем АППЗ, СКУД, СВН и других систем безопасности со SCADA-системой объекта, поскольку комплексная система безопасности, полученная таким образом, имеет более высокие параметры эффективности и отказоустойчивости, чем ряд систем, работающих разрозненно.

Чем обернется нерешенная проблема для заказчика. ГЭС имеет внушительные габариты, поэтому для обеспечения скорейшего реагирования на угрозы система противопожарной автоматики должна обладать большой адресной емкостью и протяженностью линий связи, а также исключительным быстродействием. Поскольку объект имеет ключевое значение для энергетики региона, угроза пожара сопряжена с высокими рисками вывода части или всего объекта из строя. Поэтому любые неисправности АППЗ в данном случае недопустимы.

Решение компании. Поскольку требовалось создать быстродействующую и отказоустойчивую систему, было принято решение установить на объекте систему противопожарной защиты GLOBAL RUBEZH. Это инновационная разработка научно-производственной компании «Рубеж», состоящая из набора адресных приборов и устройств, разработанная специально для крупных и распределенных объектов.

Компания «Рубеж» выступила как поставщиком оборудования, так и проводила шеф-пусконаладку данной системы.

Задача №1. Высокая скорость работы и отказоустойчивость

Система противопожарной защиты GLOBAL имеет централизованную структуру, главными приборами центрального управления системы являются два групповых контроллера – основной и резервный. Они работают в режиме горячего резервирования и объединяются с контроллерами адресных устройств и терминальными пультами управления по резервируемому кольцевому интерфейсу PFM. Таким образом, система GLOBAL полностью соответствует требованиям п.6.1.5 нового СП 484 по пожарной безопасности, вступившего в силу в 2020 году.

Каждый КАУ имеет до 4 кольцевых адресных линий связи и способен контролировать до 1000 адресных устройств. Максимальная протяженность интерфейса PFM составляет 120 км адресных линий связи – 100 км.

При потере связи с групповыми контроллерами любой контроллер адресных устройств не выходит из строя, а продолжает осуществлять мониторинг состояния и реализовывать заложенные сценарии для контролируемых ими адресных устройств.

Данный аспект, функция резервирования группового контроллера и межприборного интерфейса, а также кольцевая топология интерфейса PFM и адресных линий связи обеспечивают системе беспрецедентный уровень отказоустойчивости.

Необходимо отметить, что СПЗ GLOBAL RUBEZH исключительно быстродейственна: время опроса всех адресных устройств составляет всего 1 секунду, а скорость реакции на изменение состояния адресного устройства – 2 секунды!

Задача №2. Высокие параметры пылевлагозащищенности и сейсмостойкости оборудования

Прежде чем попасть на объект, все производимое оборудование проходит обязательное тестирование в испытательном центре «Рубеж». В 9 уникальных лабораториях проверяется множество параметров – от устойчивости оборудования к электромагнитным помехам и вибрации до работы системы в комплексе.

Специально для инсталляции на Нижне-Бурейской ГЭС были созданы шкафы управления насосами и задвижками в специальном исполнении. Для управления высокомощными двигателями насосных станций до 160 кВт в этих шкафах реализована система плавного пуска. Шкафы произведены в компактном исполнении при высокой функциональности и показателях по пылевлагозащищенности IP 65 и сейсмостойкости.

Задача №3. Интеграция с остальными системами технической безопасности и SCADA-системой объекта.

Система противопожарной защиты GLOBAL RUBEZH обладает широкими интеграционными возможностями и соответствует современной концепции комплексной системы безопасности.

Интеграция со SCADA-системой, а также с системами контроля доступа, видеонаблюдения, охранной сигнализации и периметральной защиты объекта была произведена через программное обеспечение «GLOBAL Монитор», предустановленное на АРМ оператора ЦПИУ Рубеж исп.3. Данный АРМ представляет собой компьютер в промышленном исполнении, имеет пожарный сертификат ТР ЕАЭС 043/2017, а ПО «GLOBAL Монитор» включено в единый реестр российских программ для ЭВМ и баз данных. Это собственная разработка компании «Рубеж», работающая на российской операционной системе «Астра линукс».

Результаты: Все поставленные заказчиком задачи были выполнены. На объекте инсталлирована система пожарной сигнализации и противопожарной автоматики, состоящая из ~20 000 компонентов. Произведена интеграция с SСADA-системой объекта и остальными системами технической безопасности.

Система GLOBAL RUBEZH успешно выполняет свои функции по противопожарной защите Нижне-Бурейской ГЭС.
