СПИ «Каланча»: аппаратно-программный комплекс для комплексной безопасности образовательных учреждений с интеграцией в «Безопасный город»

8 часов назад

© Фото предоставлено компанией Каланча

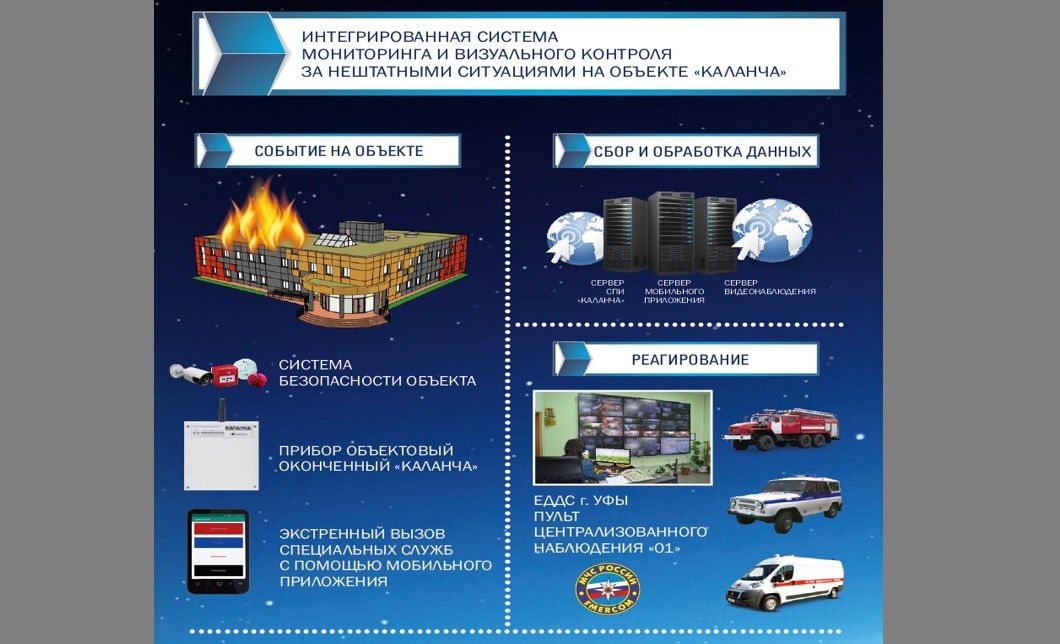

Уфимская система передачи извещений (СПИ) «Каланча», разработанная ООО «Центр пожарной защиты», представляет собой специализированный аппаратно-программный комплекс для централизованного мониторинга и визуального контроля нештатных ситуаций. Решение объединяет в едином контуре пожарную сигнализацию, системы видеонаблюдения и мобильного экстренного вызова. Директор компании-разработчика Валерий Марванов детально раскрыл журналу RUБЕЖ техническую архитектуру комплекса, алгоритмы многоканального резервирования связи и специфику его применения для защиты социально значимых объектов, в первую очередь — школ и учреждений образования.

Аппаратная архитектура: от объектового прибора до пультового комплекса

Комплекс «Каланча» построен на взаимодействии двух аппаратных узлов: прибор объектовый оконечный (ПОО) и прибор пультовой оконечный (ППО). Система поддерживает как циклическую, так и спорадическую передачу извещений, масштабируясь от отдельного предприятия до уровня целого региона.

Технические характеристики объектового прибора (ПОО) ориентированы на непрерывный круглосуточный режим работы и гибкую интеграцию с существующими системами:

- Интерфейсы и входы: контроль 8 шлейфов с мониторингом сопротивления, два выхода типа «сухой контакт».

- Управление внешними системами: наличие двух сигнальных реле позволяет запускать внешние исполнительные устройства, например, принудительно включать режим записи на объектом видеорегистраторе при срабатывании тревоги.

- Индикация и оповещение: три защищенных от короткого замыкания выхода типа «открытый коллектор» для подключения внешних сигнализаторов в помещении дежурного.

- Питание: работа от внешнего источника постоянного тока напряжением 10–30 В с двумя контролируемыми вводами.

Прибор пультовой оконечный (ППО) базируется на промышленном компьютере в металлическом корпусе с дисплеем, клавиатурой и встроенным источником бесперебойного питания на кислотных аккумуляторах. Устройство поддерживает открытые протоколы Ademco Contact ID и SurGard, что обеспечивает совместимость с ПОО сторонних производителей.

ППО обеспечивает прием и расшифровку всего спектра сигналов — от "ВНИМАНИЕ" и "ПОЖАР" до "ПУСК" и "НЕИСПРАВНОСТЬ". Устройство удовлетворяет нормам индустриальных радиопомех класса Б по ГОСТ 30805.22, сохраняет работоспособность после воздействия электромагнитных помех второй степени жесткости (по ГОСТ Р 53325) и имеет электрическую прочность изоляции не менее 1500 В.

— отметил Валерий Марванов.

12 каналов связи и защита от радиоэлектронного подавления

Ключевым требованием к безопасности социальных объектов является гарантированная доставка извещений. ПОО «Каланча» реализует многоуровневое резервирование, поддерживая передачу событий по 12 возможным каналам с настраиваемой приоритизацией.

Аппаратная часть включает два слота для SIM-карт операторов сотовой связи, LAN-модуль для подключения к локальной сети и возможность работы по двум статическим IP-адресам. Переключение между каналами происходит автоматически. Если система фиксирует радиопомеху (глушение) GSM/GPRS канала, это событие немедленно регистрируется и передается на мониторинговую станцию по проводному Ethernet.

При кратковременных обрывах связи все события сохраняются в энергонезависимом буфере с фиксацией как реального времени возникновения инцидента, так и момента его отправки. Резервирование питания ППО гарантирует автономную работу не менее 24 часов в дежурном режиме и 1 часа в режиме тревоги, что полностью соответствует требованиям СП 6.13130.

Специфика обеспечения безопасности школ

Одним из приоритетных сегментов применения СПИ «Каланча» являются образовательные учреждения. Система уже была успешно протестирована ЕДДС Уфы на 14 общеобразовательных учреждений столицы Башкортостана. Архитектура комплекса закрывает сразу несколько задач по защите школ:

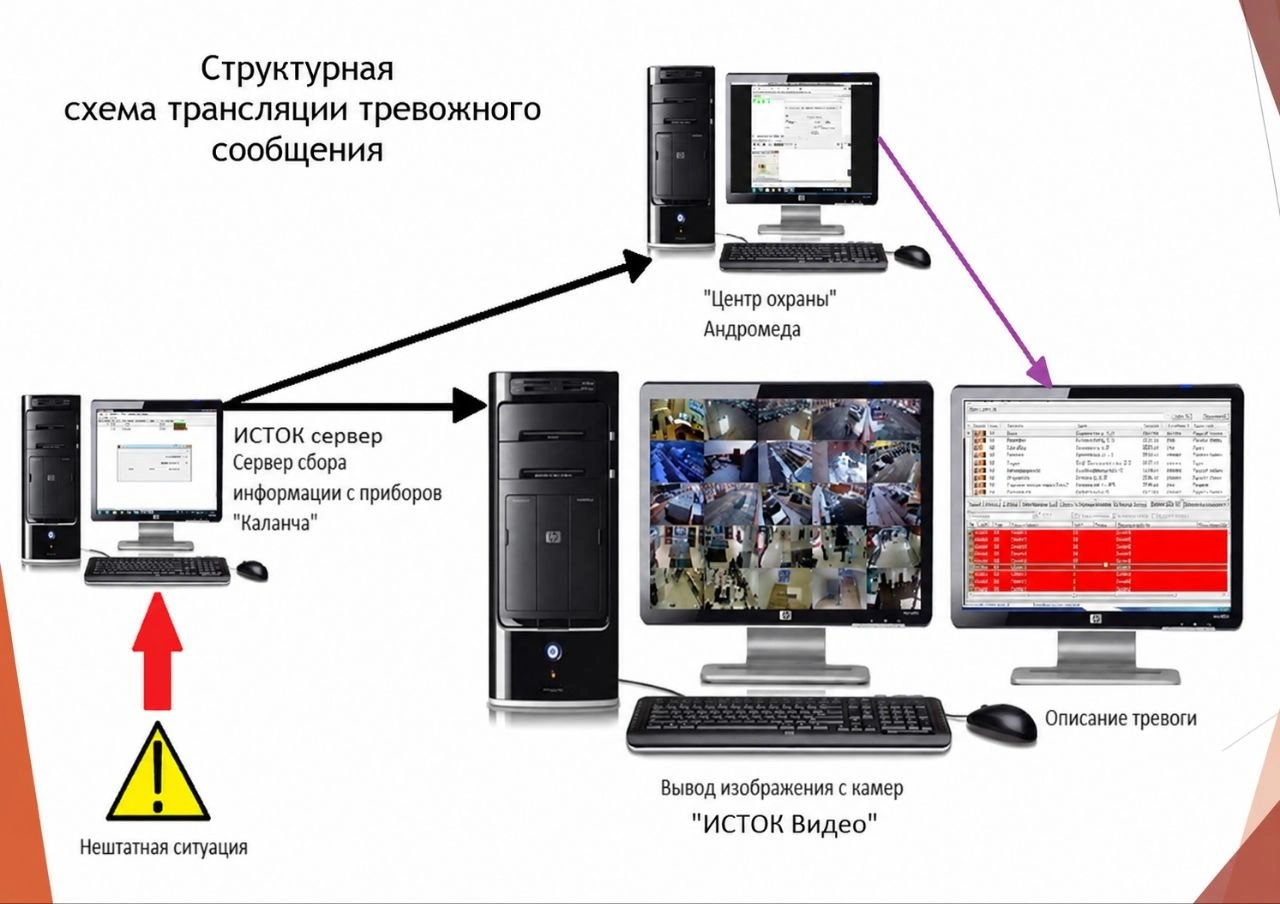

1. Многоуровневый видеоконтроль.При срабатывании датчиков на пульт оператора автоматически выводится видеопоток с камер школы и открывается карточка объекта. При этом доступ к видеопотоку в режиме реального времени имеют не только охранник и диспетчер, но и административные лица: начальник районного отдела образования и руководитель Управления образования Администрации г. Уфы.
2. Мобильная кнопка тревоги.Специальное приложение «Каланча» (доступно в RuStore) позволяет персоналу школы вручную отправлять сигналы. При этом сигнал «Пожар» автоматически маршрутизируется на ПЦН «01», а запросы «Угроза теракта», «Полиция» и «Скорая» направляются в ЕДДС Уфы.
3. Исключение человеческого фактора.Автоматизированная передача данных от датчиков систем безопасности и жизнеобеспечения здания напрямую в диспетчерские службы минимизирует риски искажения информации при ЧС.

Интеграция с «Системой 112» и АПК «Безопасный город»

СПИ «Каланча» функционирует как сегмент общественной безопасности в рамках регионального АПК «Безопасный город». Передача данных организована по закрытой волоконно-оптической сети, что обеспечивает защиту информации от несанкционированного доступа.

Осенью 2023 года автоматизированное рабочее место (АРМ) оператора системы развернули в Центре обработки вызовов «Системы 112» Республики Башкортостан. Извещения от «Каланчи» автоматически вносятся в карточку журнала вызовов «Системы 112», что критически важно для ускорения реакции экстренных служб. Диспетчеры «Системы 112» проходят специальное обучение в Учебно-методическом центре по ГО и ЧС Республики Башкортостан для работы с интерфейсом комплекса.

Нормативная база и практика подключения к ЦППС МЧС

Работа построена на основании Постановления Правительства Республики Башкортостан от 28.04.2023 года № 243 «Об утверждении Порядка организации дублирования сигналов о возникновении пожара в подразделения пожарной охраны в соответствии с частью 7 статьи 83 Федерального закона «Технический регламент о требованиях пожарной безопасности» на территории Республики Башкортостан» (далее - Постановление Правительства Республики Башкортостан от 28.04.2023 года № 243), с привлечением аккредитованной экспертной организации, имеющей право на проведение испытаний работоспособности системы АПС.

Основными сложностями на практике является неготовность объектовых систем противопожарной защиты, их неработоспособность и отсутствие надлежащего технического обслуживания.

- отметил Марванов.

Сертификация и статус отечественного продукта

Комплекс имеет подтвержденный статус отечественной разработки. В декабре 2022 года СПИ «Каланча» успешно прошла испытания в лаборатории ФГБУ ВНИИПО МЧС России, получила сертификат Евразийского экономического союза (ЕАЭС) и свидетельство на товарный знак. В июле 2024 года проект был отмечен Дипломом участника проекта «Продукт Башкортостана», а также Дипломом финалиста II Национальной премии за вклад в развитие цифровизации городского хозяйства «Умный город» в области безопасности.
