Обзор решений для защиты промышленных объектов от БПЛА: главный тренд – комплексный подход

Вчера в 15:00

© Сгенерировано ИИ

Одним из главных вызовов для промышленных компаний стали атаки БПЛА. Прямые убытки только в нефтегазовой отрасли от налетов в 2025 году составили 100 млрд рублей. В этих условиях антидрон-системы становятся неотъемлемой частью системы комплексной безопасности промышленных предприятий. Единственным адекватным ответом на угрозы является эшелонированная защита. Журнал RUБЕЖ подготовил обзор решений российских разработчиков для отражения атак дронов на стратегически важные объекты.

Современные угрозы и требования к системам противодействия БПЛА

Развитие беспилотных воздушных судов (БВС) сопровождается постоянным усложнением угроз при одновременном отсутствии паритета между средствами нападения и защиты. Дополнительным фактором остаётся недостаточная проработанность нормативной базы, включая вопросы компенсации ущерба от атак беспилотников на гражданские объекты.

Среди ключевых особенностей современных угроз можно отметить следующие:

• появление новых помехоустойчивых серийных БВС;
• расширение номенклатуры применяемых аппаратов;
• использование модифицированного программного обеспечения;
• применение нестандартного каналообразующего оборудования с возможностью оперативной смены частот;
• рост уровня подготовки операторов, включая использование FPV-дронов;
• гибкие тактики применения, в том числе групповые и роевые;
• использование БВС с управлением по оптоволоконной линии;
• применение автономных БПЛА-камикадзе с инерциальной навигацией и техническим зрением.

В этих условиях антидрон-системы становятся неотъемлемой частью комплексной безопасности промышленных объектов. Единственным адекватным ответом на угрозы является эшелонированная защита.

Комплекс технических средств противодействия БВС включает:

• подсистемы радиоэлектронной разведки;
• средства радиоэлектронной борьбы;
• средства обнаружения и сопровождения;
• средства активного противодействия.

Процесс противодействия строится по следующей последовательности: обнаружение → идентификация → сопровождение → противодействие.

На практике защита реализуется через несколько зон:

• раннего обнаружения (радиомониторинг, акустика, посты наблюдения);
• дальнего обнаружения (радиолокационные средства);
• ближнего обнаружения (оптическое подтверждение);
• зона нейтрализации (средства воздействия, включая РЭБ и физическое поражение).

К основным требованиям к таким комплексам по защите от атак беспилотников относятся:

• соответствие модели угроз;
• защита критических элементов объекта;
• высокая степень автоматизации;
• объединение различных физических принципов в единую систему;
• оперативность реагирования;
• способность противодействовать групповым атакам;
• безопасность для персонала и инфраструктуры.

Концепция пассивной защиты БПЛА от Цесис

Компания реализует подход пассивной защиты, основанный на применении инженерных конструкций.

Основная задача таких решений — снижение последствий атак БПЛА, включая:

• таранный удар дроном;
• воздействие ударной волны;
• поражение осколками.

Используются различные типы защитных ограждений:

• стальные канаты;
• металлические и полимерные сетки;
• железобетонные и габионные конструкции;
• комбинированные решения.

К сожалению, готовых технических решений для каждого объект не существует. По техническому заданию заказчика мы определяем угрозы и подбираем способы противодействия с помощью инженерных и технических средств защиты. Все объекты уникальны и требуют разного подхода.  По итогам техзадания разрабатывается концепция проекта с учетом модели угроз, подготавливается конструкторская и проектная документация, а затем происходит изготовление и монтаж конструкций.

- пояснил Игорь Васильев, главный конструктор, ЦеСИС.

Одним из реализованных проектов стала защита электроподстанции от атак БПЛА самолетного типа с помощью модульной конструкции, изготовленной из двух видов сеток «Махаон-Тактика» — (четырёхслойная сетка) и «Махаон-Практика» — более облегчённый вариант.

Отдельное направление деятельности компании — производство сборных укрытий для объектов, где невозможно применение капитальных конструкций. Такие укрытия можно использовать для персонала во время налетов дронов.

Также мы реализуем решения с улавливающими сетями, их еще называют «пУтанками», которые создаёт объёмную структуру, и позволяют задерживать беспилотники, оставаясь малозаметной для операторов беспилотников.

пояснил Игорь Васильев.

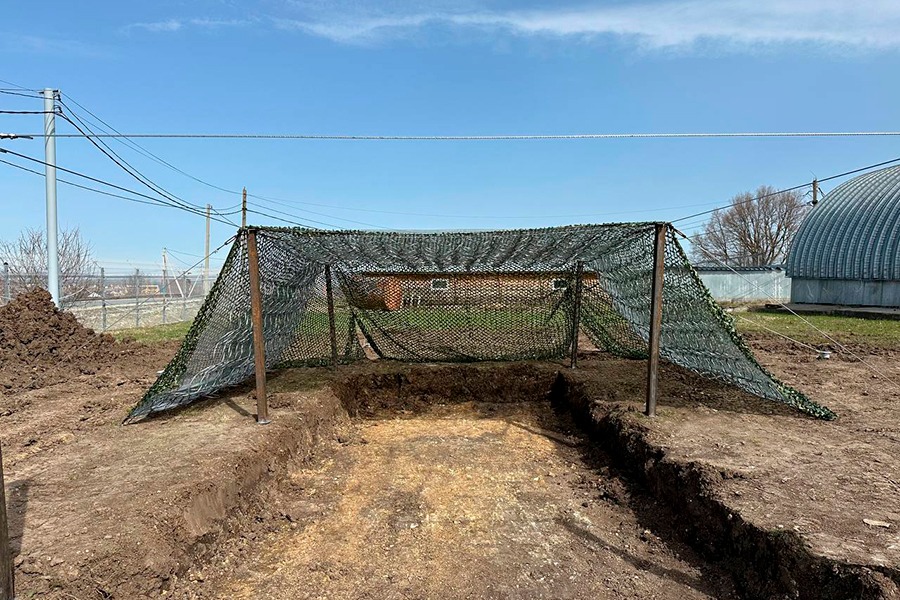

Фото - Защитный экран от дронов-камикадзе, ЦеСИС, https://cesis.ru

Radar-IQ: обнаружение и противодействие

Решение Radar-IQ компании «Диганостика-М»  представляет собой комплекс, объединяющий радиолокационные и оптические средства обнаружения.

Система включает:

• Модуль «Radar»: Детектор движения радарного типа, основанный на импульсно-доплеровском принципе детектирования.
• Модуль «DV-EYE» - Опорно-поворотное устройство с камерой и тепловизором (опция). С круговым обзором в 360 градусов без «слепых» зон.
• Модуль «CORE-IQ» - Интеллектуальный контроллер - связующее звено, которое объединяет все компоненты в единую систему.
• «Radar-IQ Manager» - Программное обеспечение для настройки и параметризации системы Radar-IQ и организации рабочего меcта оператора.

Радиолокационная часть построена на импульсно-доплеровском принципе и обеспечивает:

• обнаружение целей в среднем за 2 секунды;
• сопровождение до 250 объектов;
• частоту сканирования до 35 000 импульсов в секунду;
• обновление данных 4 раза в секунду;
• круговой обзор 360°.

Система использует адаптивную настройку чувствительности и фильтрацию помех по зонам наблюдения.

Принцип действия Radar-IQ. Комплекс видит движущиеся цели, классифицирует их. Таким образом  на первом этапе отсеиваются ложные цели. Далее система настраивается так, что видеокамеры смогут наводиться только на воздушные цели. Нейросеть помогает определить ложные угрозы от настоящей цели. Оператор может предпринимать необходимые действия: автоматически подключается РЭБ, либо другие средства противодействия дронам.

Несколько видов радаров в зависимости от целей различаются по дальности действия: от 300 метров до 1,5 км. Наземные радары рассчитаны на наземные цели – защиты подходов ограждения.

На борту комплекса – трекер с ИИ, в качестве оптических датчиков могут быть использованы различные оптические зумы, ИК-подсветка, тепловизоры. Комплектация зависит от задач и пожеланий заказчика.  Комплекс защищает не только объект, но и прилегающую территорию. То есть с помощью комплекса можно создать виртуальный периметр. Необязательно ставить заграждение, оборудование «увидит» заранее все цели.

Кроме того, в линейке продукции «Диагностика-М» представлены акустические комплексы («АРКАН», «СИЛОК»), позволяющие обнаруживать:

• БВС самолётного типа на расстоянии до 1,5 км;
• квадрокоптеры — до 300 м.

Необходимо строить эшелонированную защиту на объекте. Только сетки, либо только акустические датчики по отдельности окажутся неэффективными. Радиочастотные детекторы видят лишь эфир, но если БПЛА перемещается в условиях радиомолчания, то оно окажутся «невидимыми» для оборудования.  Сейчас распространены системы  РЭБ для подавления GPS-сигналов, перехвата видео и управления. Но это тоже не панацея. Нельзя забывать про пассивную защиту – сетки, маскировку, систему оповещения и эвакуации персонала. Антидрон-системы должны быть модульными, иметь возможность модернизироваться и быть легко интегрируемыми с другими комплексами, которые защищают объект.

- подчеркнул Михаил Качалкин, менеджер проекта Radar-IQ , компании «Диагностика-М».

Комплекс РТР-1200М: проактивная  система для предупреждения атак

Компания Пергам-Инжиниринг реализует многоуровневый подход для защиты объектов промышленности, где ключевую роль играет тепловизионный комплекс. Он составляет основу решения РТР-1200М.

Особенности подхода:

• использование охлаждаемых тепловизоров высокой чувствительности;
• учёт геометрической и энергетической дальности;
• применение мультиспектрального анализа (SWIR, MWIR, LWIR).

Тепловизионный комплекс не имеет сегодня аналогов по совокупности характеристик:

• Охлаждаемая матрица MWIR, чувствительность 17 мК, что дает возможность «рассмотреть» низколетящие цели
• Фокусное расстояние до 1200 мм
• Обнаружение автомобиля – 30 км, человека – 19 км, дрона DJI Mavic 3 – 4 км. Данные показатели подтверждены испытаниями.
• Самолёт типа Cessna – виден на 40 км, контур фюзеляжа различим
• Автоматическое сопровождение целей, точность позиционирования 0,01°
• Работа от −50 до +60 °C, класс защиты IP66.

Дополнительно комплекс может оснащаться лазерным дальномером. В этом случае можно получить полные и точные координаты цели и выводить их на карту.

Важным элементом является интеграция с радиолокационной станцией:

Искать дрон только тепловизором — всё равно что смотреть на небо через соломинку. Связка РЛС и тепловизора обеспечивает предварительное целеуказание и повышает эффективность системы. Связка РЛС + РТР-1200М даёт 6–34 минуты запаса времени при скорости угрозы 300 км/ч и дальности обнаружения до 40 км. Этого достаточно, чтобы принять решение и применить средства противодействия – РЭБ или кинетическое поражение. Система превращается из реактивной в проактивную.

- отметил Александр Кудрявцев, руководитель отдела «Системы безопасности», «Пергам-Инжиниринг».

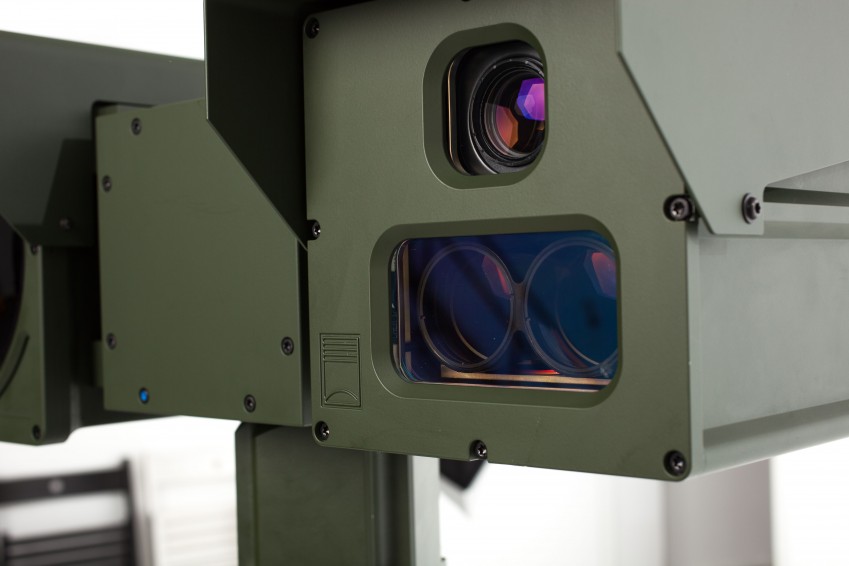

Фото - ПЕРГАМ ИНЖИНИРИНГ, https://www.pergam.ru

Kaspersky Antidrone: переход от набора устройств к управлению безопасностью

Решение Kaspersky ориентировано на создание единой платформы управления антидрон-защитой. Ключевая задача — устранение перегрузки оператора информацией.

Раньше оператор видел десятки сигналов. Теперь он работает с уже обработанными событиями. Система убирает лишний шум и показывает только действительно важные сработки. Наша разработка - переход от набора устройств к управлению безопасностью.

- подчеркнул Денис Быков, менеджер по развитию бизнеса Kaspersky Antidrone.

Система:

• объединяет данные с разных сенсоров;
• использует искусственный интеллект;
• автоматически классифицирует цели;
• прогнозирует траектории;
• формирует события для оператора.

Отдельный акцент сделан на масштабируемости:

• объединение объектов в единую сеть;
• централизованный ситуационный центр;
• интеграция с региональными системами.

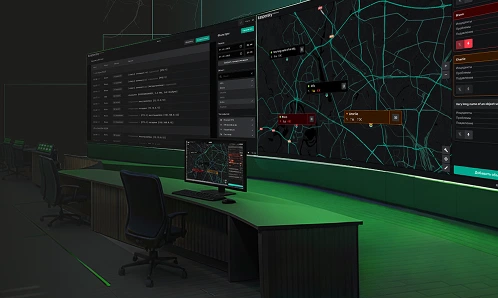

Фото - https://antidrone.kaspersky.com/ru

 «Радескан-Антидрон» : поиск целей даже при сильных помехах

Комплекс ЮМИРС «Радескан-Антидрон» представляет собой радиолокационную систему с функцией подавления.

Особенности:

• двухдиапазонное обнаружение (S и X);
• электронное сканирование без механики;
• модульная архитектура;
• высокая частота обновления — до 5 Гц.

Система обеспечивает:

• дальность обнаружения до 2 км (S-диапазон);
• до 1 км (X-диапазон);
• до 9 км для отдельных конфигураций.

При этом отсутствие механического сканирования повышает надёжность и скорость работы комплекса.

Средства подавления работают в нескольких диапазонах:

• от 433 МГц до 5,8 ГГц;
• с использованием двух поляризаций.
• дальность подавления — до 1500 м.

Система также способна:

• фильтровать ложные цели;
• отображать до 250 объектов;
• возможность интеграции с видеонаблюдением.

Комплекс адаптирован для работы в условиях помех, включая Wi-Fi и сложные погодные условия.

Заключение

Защита от БПЛА для промышленных объектов строится на принципе эшелонирования и комбинирования различных технологий. Эффективное решение включает:  разные уровни обнаружения; сочетание активных и пассивных средств; интеграцию всех подсистем в единую систему. Антидрон-защита становится частью комплексной системы безопасности, требующей индивидуального подхода для каждого объекта с учётом модели угроз и условий эксплуатации.
