Качество в приоритете: как выбрать коммутатор для IP-камер

1 час назад

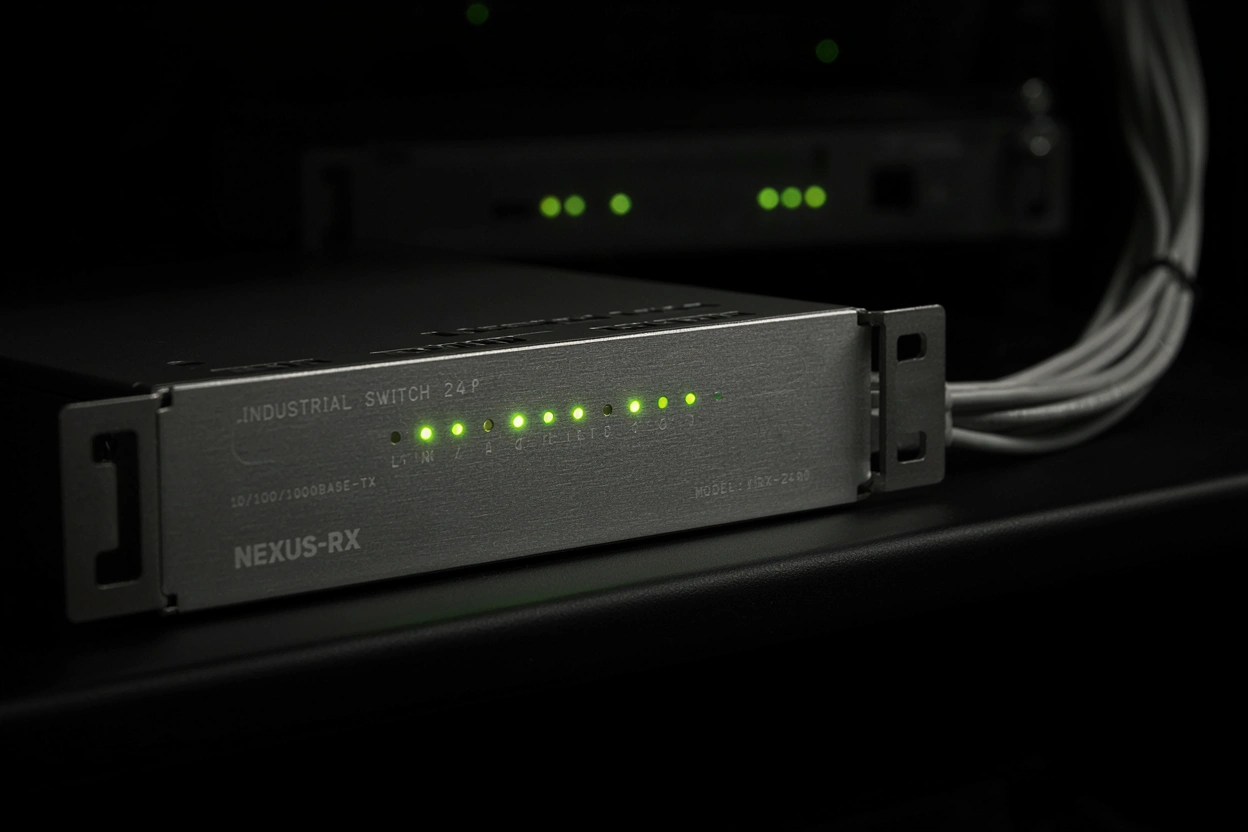

© Изображение сгенерировано ИИ

При проектировании систем видеонаблюдения основное внимание обычно уделяют выбору камер, в то время как коммутатор часто воспринимается заказчиком как второстепенный элемент инфраструктуры. На деле именно от него зависят стабильность передачи видеопотока, корректная работа PoE-питания, возможность масштабирования сети и устойчивость системы к внешним воздействиям.

Ошибки при выборе сетевого оборудования могут проявиться уже после ввода объекта в эксплуатацию – это может обернуться как снижением качества записи, так и полным отказом части камер. Журнал RUБЕЖ вместе с представителями ведущих компаний рынка разобрал пять ключевых параметров, которые необходимо учитывать при выборе коммутатора и выяснил, как избежать типичных ошибок при выборе сетевого оборудования.

Материал подготовлен при участии экспертов компаний OSNOVO, RVI Group, IPTRONIC

IP-камеры используются повсеместно – на производственных объектах, в офисах, на открытых площадках. Однако качество системы определяется не только камерами, но и правильным выбором сетевой инфраструктуры. Коммутатор может стать как незаметной частью системы, так и ее слабым звеном. Рассмотрим ключевые параметры.

Шаг 1. Расчет пропускной способности

Самая частая ошибка – ориентация на номинальную скорость портов коммутатора без учета реального объема данных, который измеряется в мегабитах в секунду (Мбит/с) и зависит от разрешения и кодека каждой камеры.

Формула расчета:
Суммарная нагрузка = Количество камер × Битрейт одной камеры + 30% (запас на движение в кадре)

Например, для 8 камер 1080p (4 Мбит/с каждая) нагрузка составит около 42 Мбит/с - подойдет 100-мегабитный порт. Для 15 камер нагрузка достигнет 78 Мбит/с, что приближается к пределу 100-Мбит/с канала (не рекомендуется загружать более 70-80%). В таком проекте необходим коммутатор с гигабитными портами, как у модели OSNOVO SW-70800-I.

Шаг 2. Питание по витой паре (PoE): стандарты и бюджет

Технология PoE позволяет передавать питание и данные по одному кабелю. При этом коммутаторы различаются по стандартам и общему бюджету мощности.

Учитывайте общий PoE-бюджет коммутатора. Например, модель на 8 портов с бюджетом 120 Вт не сможет запитать 8 камер по 20 Вт (потребуется 160 Вт) – подключайте не более 6.

Шаг 3. Типы коммутаторов по управлению

Неуправляемые коммутаторы не требуют настройки – достаточно подключить кабели, и система заработает. Однако диагностировать проблемы при сбоях можно только при физическом доступе к устройству. Хорошим вариантом для такой задачи будет PoE коммутатор RVi-1NSI8GP-2S (на 8 оконечных устройств), либо гигабитный IPTS-PS3-E8P8G2S2IV-BT (на 8 устройств).

— Web-управляемые коммутаторы настраиваются через браузер. Поддерживают создание VLAN и базовые версии RSTP, но, как правило, не имеют SNMP и QoS. Для задач, где нужен именно такой функционал в сочетании с высокой нагрузкой по питанию, оптимальным решением станет промышленный Web-управляемый PoE коммутатор OSNOVO SW-80802-IM (10 портов Gigabit Ethernet, PoE-бюджет 360 Вт, до 90 Вт на порт).

— Полноценные управляемые – поддерживают полный набор функций: QoS, VLAN (включая QinQ), SNMP, CLI, протоколы резервирования (RSTP/MSTP/ERPS) и удаленное управление питанием портов.

Шаг 4. Условия эксплуатации: температура, влажность, защита от импульсов

Эксплуатация вне помещений (в уличных шкафах или боксах) требует от коммутатора расширенного температурного диапазона, защиты корпуса не ниже IP40 и наличия встроенной грозозащиты портов.

Ключевые характеристики:

1. Температура: Индустриальный класс от -40°C до +75°C.

2. Защита корпуса (IP): от IP40 – для герметичного шкафа, от IP66 – для монтажа без кожуха (полная защита от пыли и струй воды).

3. Защита от импульсных перенапряжений: Длинные кабели от камер на столбах и зданиях работают как антенны, наводя при грозах импульсы в тысячи вольт. Кроме того, коммутационные помехи от включения мощного оборудования могут создавать скачки в сотни вольт. Коммутатор должен иметь встроенную защиту, иначе разряды мгновенно выжгут незащищенные порты.

Шаг 5. Передача на расстояние: Extend Mode и оптика

Стандарт Ethernet на витой паре ограничивает максимальную длину кабельного сегмента 100 метрами. При превышении этого расстояния передача данных и питания по медному кабелю становится невозможной без использования специальных режимов или оптики.

Если расстояние не превышает 250 метров, выручает режим Extend Mode (или режим CCTV). Коммутатор снижает скорость до 10 Мбит/с, питание PoE продолжает подаваться на камеру. Например, OSNOVO SW-80402-I (port 60W,240W) промышленный PoE коммутатор на 6 портов с режимом CCTV или IPTS-PS3-E8P8G2S2IV-BT на 8 портов, из которых 1й порт 90вт,  остальные 30вт, суммарный бюджет 300Вт.

—  Оптоволокно – Когда речь идет о сотнях метров или километрах, единственным решением становится оптоволокно. Оно невосприимчиво к электромагнитным помехам и исключает прохождение импульсов перенапряжения, но требует наличия SFP-слотов на коммутаторе и соответствующих трансиверов. При выборе трансивера важно ориентироваться на реальное расстояние: модуль, рассчитанный на 20 км, на линии длиной 200 метров создаст перегрузку приемника и вызовет сбои.

Итог: 5 параметров выбора коммутатора для видеонаблюдения

1. Пропускная способность – расчет битрейта + 30% запаса.

2. PoE-бюджет – соответствие стандарту и суммарной мощности камер.

3. Тип управления – неуправляемый, c настройкой по Web, управляемый L2 и выше

4. Устойчивость к внешним условиям – индустриальный класс, IP-защита, грозозащита.

5. Тип линии связи – до 100 м – медь, до 250 м – Extend Mode, далее – оптика (SFP).

Каждый из этих параметров напрямую влияет на стабильность видеонаблюдения. Игнорирование хотя бы одного приведет к сбоям, которые в лучшем случае снизят качество записи, а в худшем – оставят объект без видеоконтроля в критический момент.

Говорят эксперты

Владимир Миляков, ведущий менеджер отдела развития бренда OSNOVO:

«При выборе промышленного коммутатора для видеонаблюдения мы рекомендуем обращать внимание не только на базовые характеристики, но и на климат, в котором оборудованию предстоит работать. Устройства OSNOVO разработаны для погодных условий по всей территории России, а именно: высокая надежность и удобство использования заложены в каждую модель.

Конкурентные отличия промышленных коммутаторов OSNOVO - продуманное конструктивное исполнение, позволяющее коммутаторам работать в неблагоприятных условиях. Это важно развертывании сети на  энергетических и промышленных предприятиях.

Особое внимание мы уделяем PoE-питанию: наши управляемые коммутаторы оснащены функциями Fast PoE (быстрого PoE) и Perpetual PoE (непрерывного PoE), которые исключают потерю питания на камерах даже при перезагрузке самого коммутатора.

И, конечно, всегда нужно закладывать запас по пропускной способности и мощности – это та страховка, которая окупается стабильной работой системы в любой ситуации».

Иван Иваниди, ведущий менеджер по продукту RVI Group:

«При выборе промышленного коммутатора стоит обращать внимание на реальные условия, в которых оборудованию предстоит работать. Устройство должно сохранять стабильность при перепадах температур, повышенной влажности т.к эти факторы нередко становятся определяющими для производственных площадок и инфраструктурных объектов.

Не менее важен вопрос управляемости сети. Для сложных, разветвлённых систем стоит выбирать управляемые коммутаторы второго уровня: они позволяют гибко настраивать приоритеты трафика, изолировать отдельные сегменты сети и надёжно защищать передаваемые данные от несанкционированного доступа. Неуправляемые модели, в свою очередь, оправданы в простых и неизменных конфигурациях.

Отдельного внимания заслуживает функция PoE. Здесь критически важно заранее рассчитать суммарный бюджет энергопотребления и мощность на каждый порт, чтобы избежать перегрузок.

И наконец, выбирая между бюджетным и более дорогим решением, стоит учитывать долгосрочную перспективу. Управляемые коммутаторы дороже, но эта разница окупается возможностью удалённого контроля состояния сети, оперативной диагностики неполадок и быстрым восстановлением связи в случае аварийных ситуаций, что напрямую влияет на бесперебойность работы всего объекта».

Даниэль Гараев, продакт-менеджер IPTRONIC:

«При выборе промышленного PoE-коммутатора порты 60–90 Вт следует рассматривать для трех типовых сценариев: камеры и системы с подогревом, камеры с очень мощной ИК-подсветкой с дальностью порядка 100 метров и более, а также схемы с PoE-удлинителями или PoE-разветвителями. Например, удлинитель и разветвитель Iptronic ipt-extender gab4-60 PoE рассчитан на суммарную мощность до 60 Вт: он подключается к одному PoE-порту коммутатора мощностью от 60 Вт, а к четырем выходным портам уже подключаются оконечные устройства – классические камеры с потреблением до 15 Вт на порт».
