Автор: Николай Любимов, ведущий инженер отдела маркетинга "ТЕКО-ТД"
Актуальная проблема
Надо признать, что на сегодняшний день вопросу обеспечения пожарной безопасности (автоматизированному мониторингу с применением технических средств) садоводческих товариществ уделяется недостаточно внимания. Вероятно, это происходит из-за того, что за этот сектор государство не отвечает, как, например, за социально значимые объекты с постоянным пребыванием людей.
Но пожары в садоводческих товариществах нередки и наносят большой урон их собственникам. Опасность многократно возрастает в связи с плотной застройкой таких поселков.
Организация централизованного мониторинга с применением технических средств очень актуальна. Не секрет, что при своевременном обнаружении признаков возгорания, пожар можно потушить "стаканом воды".
Типовое решение
Компания "ТЕКО" предлагает типовое решение для выполнения этой задачи - радиоканальную систему Астра-Y. Система позволяет организовать централизованный мониторинг строений в садовых обществах.
Для организации связи по радиоканалу применен частотный диапазон, не требующий получения разрешения на применение от государственных органов.
Особенности системы Астра-Y:
- отсутствие затрат, как при применении GSM связи;
- бесплатное программное обеспечение для компьютера;
- простота настройки и обслуживания;
- отсутствие необходимости тянуть провода от строений на пост охраны;
- быстрая установка.

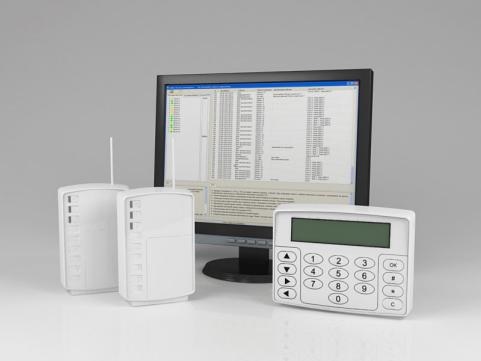

Состав системы
- Пульт централизованного наблюдения, организованный на приборе ПЦН Астра-Y или на компьютере с ОС Windows с установленным ПО АРМ-Y (далее ПЦН) – 1 шт;
- Устройство оконечное пультовое УОП Астра-Y (УОП) - 1 шт;
- Устройство оконечное объектовое УОО Астра-Y (УОО) - до 250 шт.

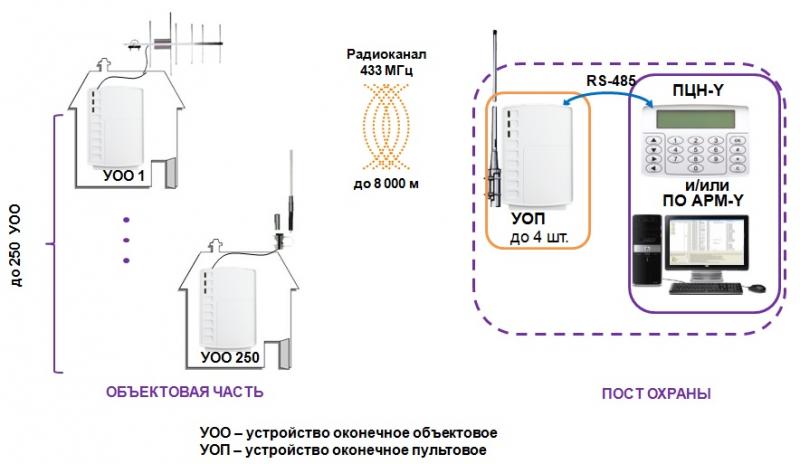

Структурная схема
В строении устанавливается прибор УОО Астра-Y, который контролирует один пожарный и один охранный шлейф сигнализации.
Так же есть возможность подключения радиоканальных извещателей через приемно-контрольный прибор (ПКП).
Для централизованной охраны можно организовать рабочее место оператора с использованием ПК или установить прибор ПЦН Астра-Y. Сбор всей информации по радиоканалу осуществляется с помощью прибора УОП Астра-Y.
Для обеспечения надежности связи к УОП имеется возможность подключить внешнюю антенну типа АН2-433 при дальностях до 2 км или коллинеарные антенны типа I-100/200/300MU при дальностях более 2 км.

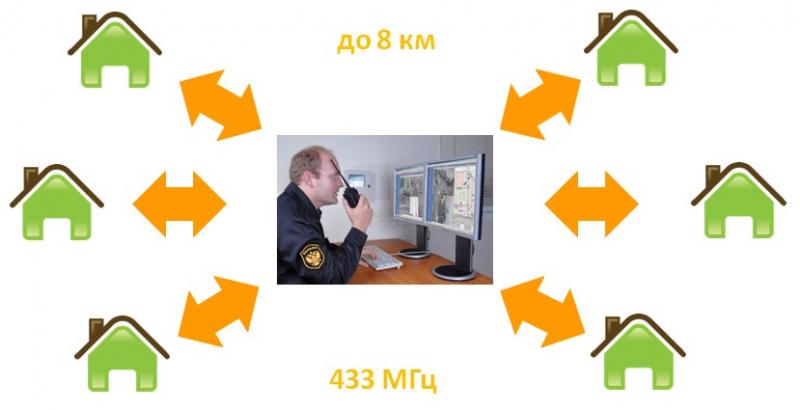

Как работает система?
УОО передают закодированные извещения по радиоканалу на УОП поста охраны.
УОП принимает и декодирует извещения от зарегистрированных УОО, выдает в цифровой интерфейс для обработки в ПЦН Астра-Y или в компьютер (ПК) с установленной программой (ПО) АРМ-Y.
ПЦН Астра-Y и/или ПК с ПО ARM-Y контролирует состояния УОП, состояния УОО, ПКП, подключенных к УОО, обрабатывает извещения от УОП, фиксирует возникшие в системе события и записывает их в журнал. Все события на объекте (строении) отображаются на экране в соответствии с заложенной детализацией.
