Труба идёт в огонь

Скепсис к пластику в спринклерных системах понятен: «полипропилен, горит». Между тем именно неметаллическими трубопроводами сегодня защищаются мезонинные склады OZON, Wildberries, СберЛогистики, Lamoda. RUБЕЖ побывал на производственной площадке ПОТОК FIREPROFF в Башкортостане, и увидел всю цепочку создания трубопровода, который в прямом смысле слова отправляется в огонь - во время испытаний, которые регулярно проводят эксперты организации.

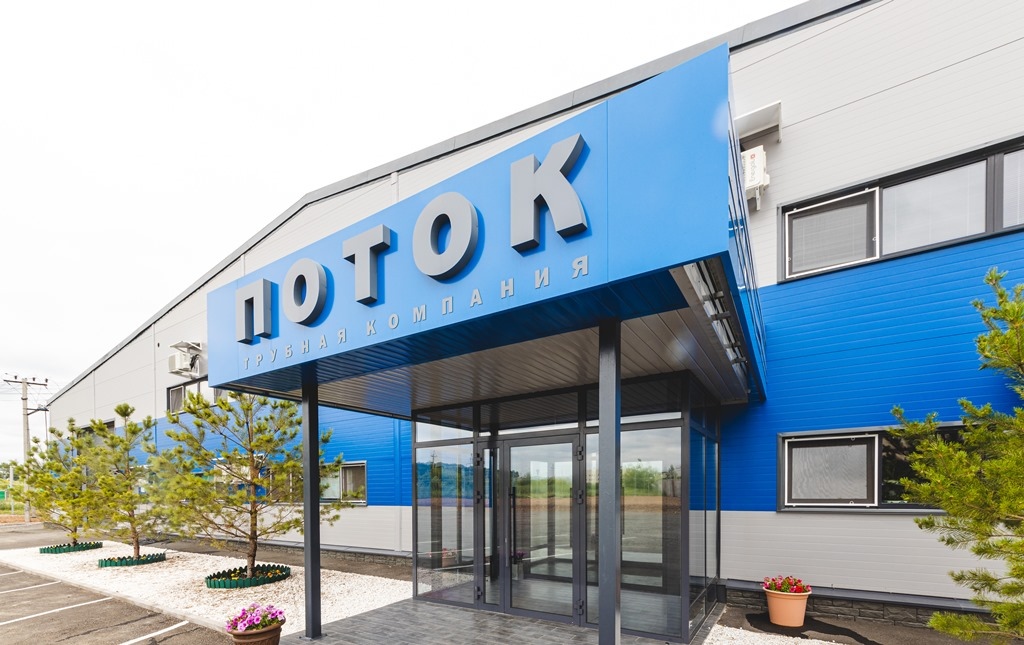

История предприятия началась в 2013 году - это первый российский завод неметалллических труб для пожаротушения. Сегодня это также единственная компания, чья номенклатура подтверждена по ГОСТ Р 58832, СП 485 и имеет сертификаты FM Global и Veritas.

«Сертификация FM Approvals не является обязательным основанием для применения продукции в России и не заменяет наши нормы, - объясняет руководитель специальных проектов завода Александр Лукьянов. - Это маркер технологической зрелости: изделие прошло независимую программу испытаний по высоким международным стандартам. А нормативную определённость на российском рынке обеспечивают СП 485.1311500.2020 и ГОСТ Р 58832‑2020».

В ГК ПОТОК FIREPROFF объединены проектирование, производство, монтаж и пусконаладка пластиковых трубопроводов.

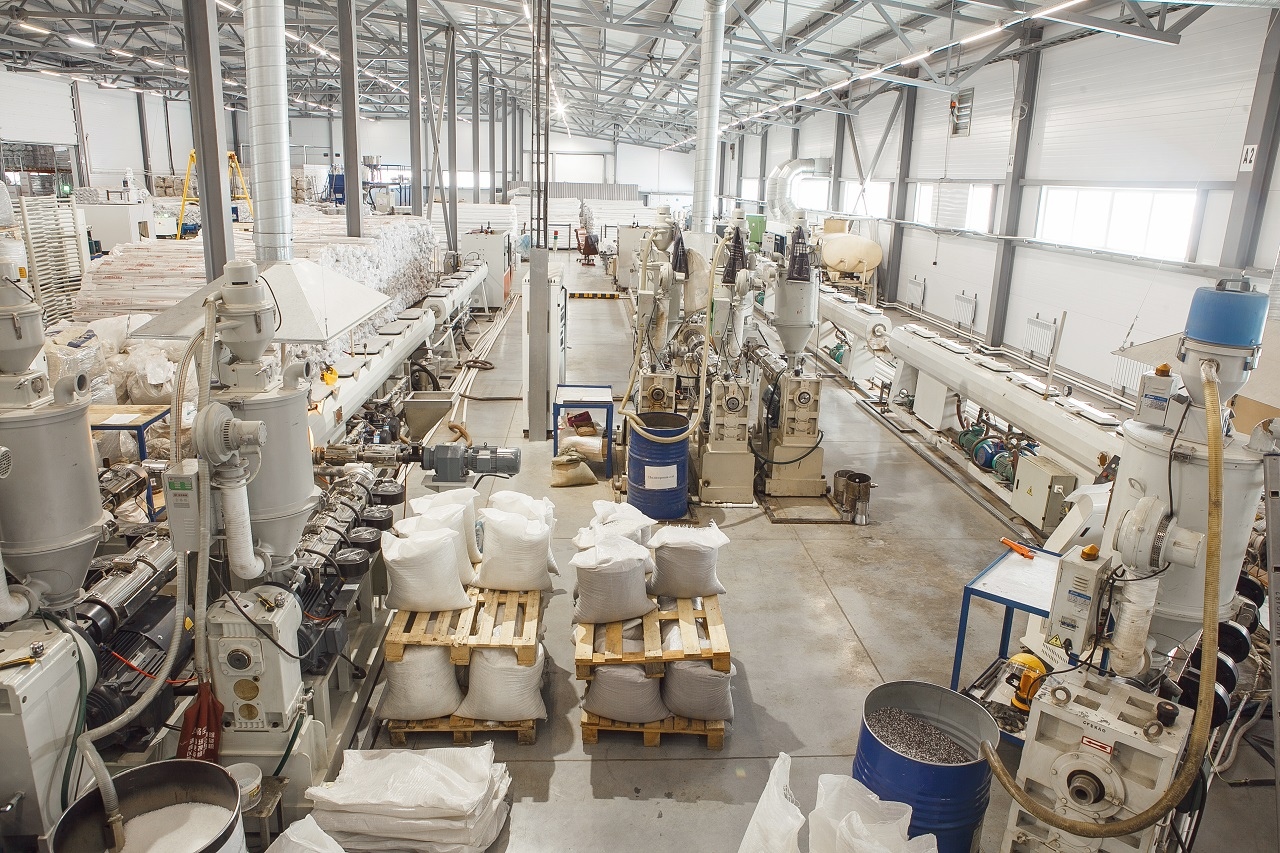

Сырьевой участок: из чего делается огнестойкая труба

Участок, с которого начинается труба. Фирменный компаунд Violen® - это полипропилен рандом‑сополимер (PPR), армированный стеклоровингом и базальтовым ровингом, плюс специальные добавки и антипирены, обеспечивающие показатели пожаростойкости.

Ровинг ограничивает линейное температурное расширение трубопровода, так что требование п. 6.7.3.14 СП 485 обеспечивается самим материалом.

Отдельный момент - производственный суверенитет.

«Все основные компоненты Violen® имеют российское происхождение, - подчёркивает Лукьянов. - Производство не зависит от импортных компонентов и зарубежных логистических цепочек, поэтому крупные и долгосрочные заказы мы выполняем без переноса на заказчика рисков импортных поставок».

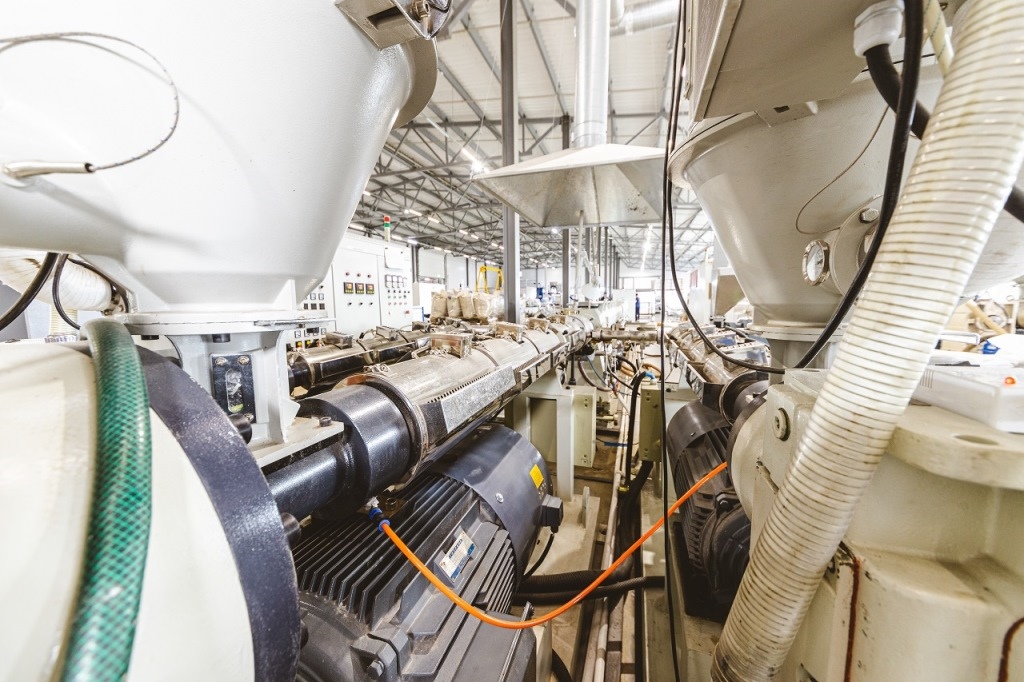

Экструзия: рождение трубы

Вакуумные загрузчики подают компаунд в бункеры, экструдер плавит и гомогенизирует массу, формующая головка собирает многослойную стенку. Труба охлаждается в ваннах, далее на нее наносится маркировка - и это, по сути, её паспорт: типоразмер, давление, норматив, дата и время.

Здесь же, в цехе, видно главное отличие будущего монтажа от стальной классики: диффузионная сварка.

«Труба отрезается в размер, подготавливаются поверхности, труба и фитинг нагреваются по установленному режиму, соединяются и выдерживаются до охлаждения, - перечисляет Лукьянов. - Нет огневых работ».

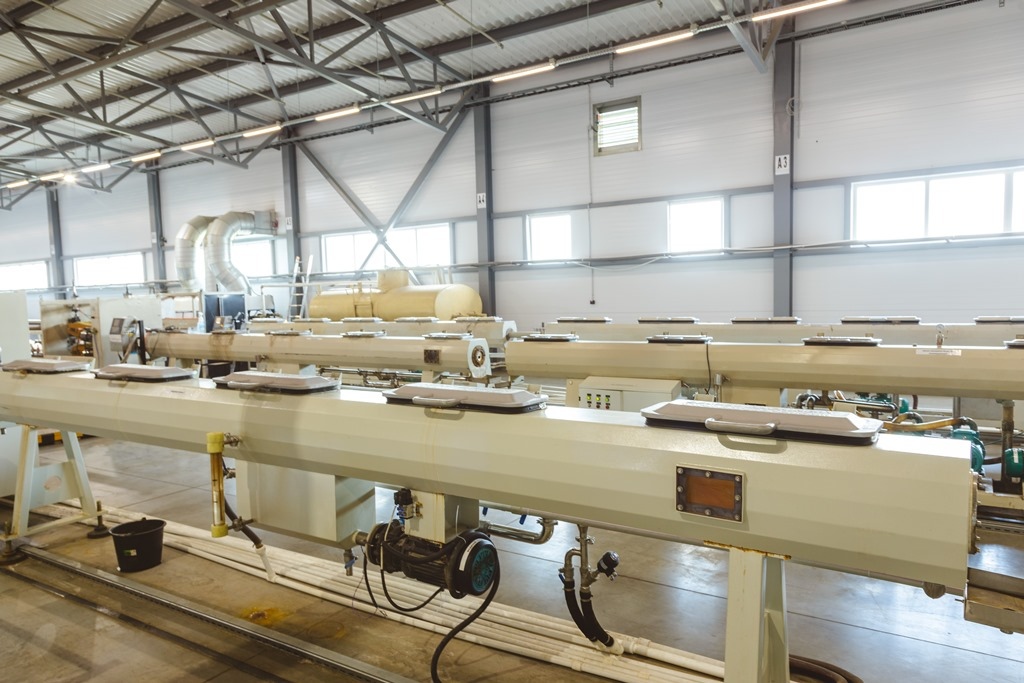

Охлаждение и калибровка

Расплавленная труба входит в калибратор, где вакуум прижимает стенку к эталонной геометрии, а водяные ванны охлаждают поверхность трубы. Габаритные восьмеригранные короба с люками - фирменный силуэт любого трубного завода; за смотровыми окнами - та самая геометрия, которую потом будут проверять штангенциркулем в лаборатории.

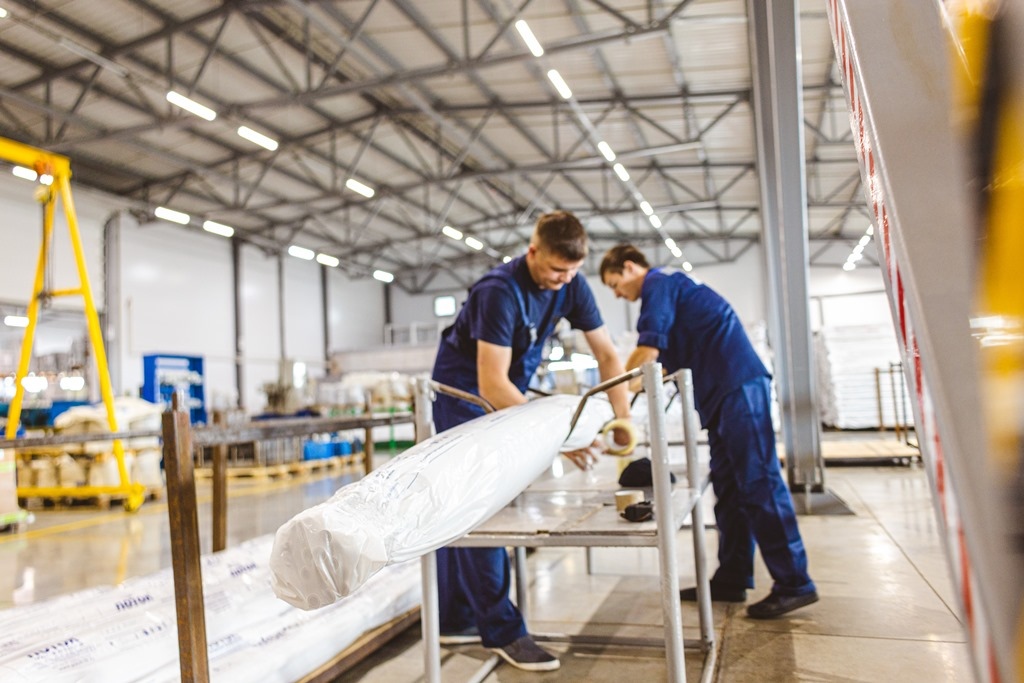

Упаковка и склад

Склад читается как карта спроса: ряды, ярусы. Диапазон - от малых диаметров до магистральных 200 мм и более.

Именно масса - одна из причин, по которой неметаллические трубы пришли в высотную логистику.

«В зависимости от диаметра и класса исполнения они могут быть в несколько раз легче стальных, а по отдельным позициям разница достигает пяти раз».

- говорит Лукьянов.

Меньше нагрузка на мезонин и покрытия, проще работа на высоте, меньше техники. Плюс гидравлика: гладкая стенка без коррозионного зарастания держит расчётные характеристики не «на день приёмки», а на весь срок службы.

Лаборатория: где трубу «примеряют» к огню

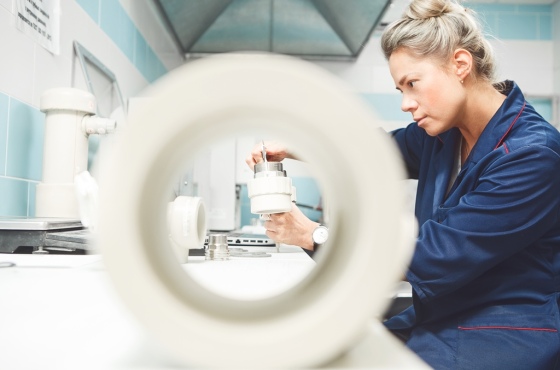

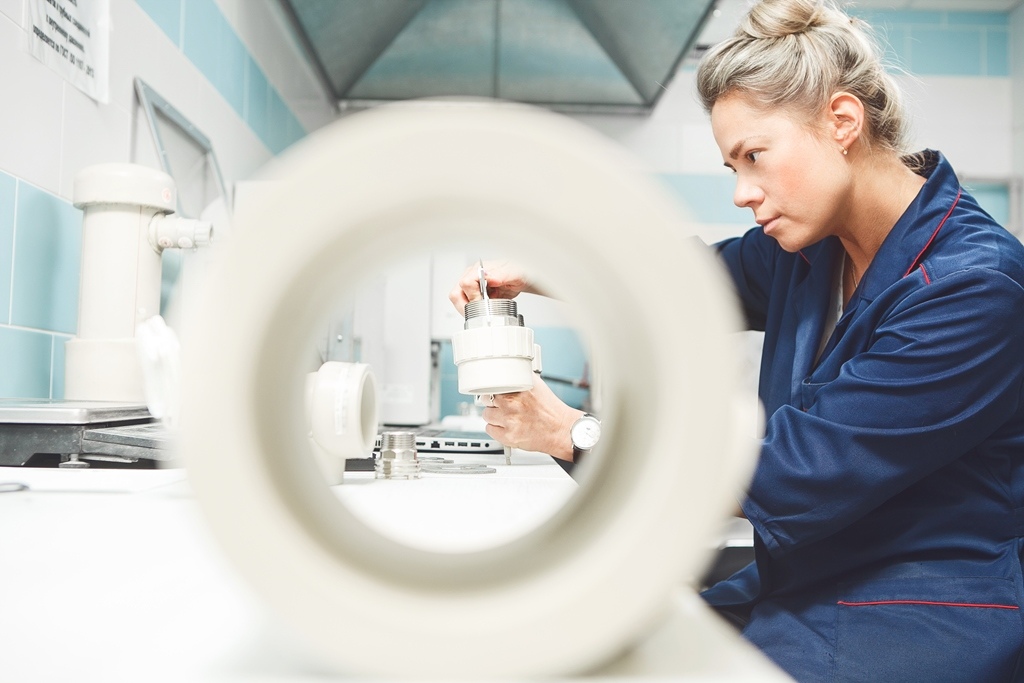

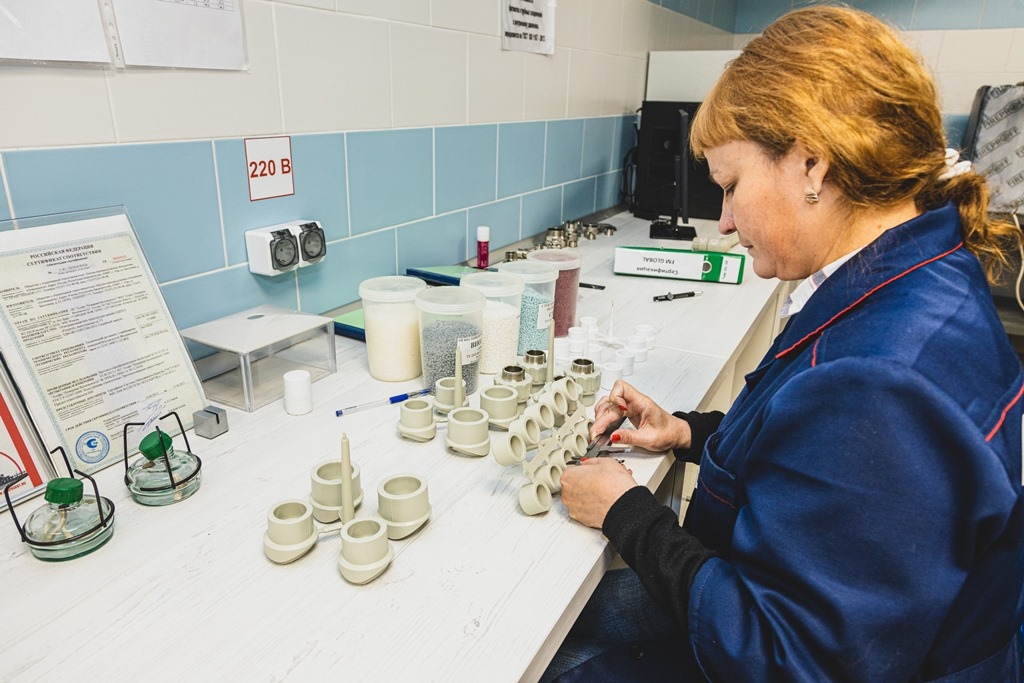

Геометрия фитингов, образцы, тестовые отливки - рутинная часть контроля. Но главный экзамен продукции - огневой, по ГОСТ Р 58832‑2020, и именно он сделал применение неметаллических труб легитимным и предсказуемым.

Справка RUБЕЖ. Как устроено огневое испытание по ГОСТ Р 58832

В камеру отправляют не «кусочек трубы», а трубопроводную сборку - труба, муфты, тройник, на штатных хомутах. Сначала гидравлика: давление не менее 1,2 максимального рабочего и выдержка от пяти минут, чтобы отделить монтажный дефект от потери пожаростойкости. Затем - камера с двумя рядами горелок на пропан‑бутане; температуру контролируют три термопары на уровне оси трубы, давление в водозаполненном образце - не менее 1 МПа. Критерий отказа - не изменившийся цвет, а разрыв или утечка. Испытывают два образца, в зачёт идёт худший результат.

Обозначение «ПС 7,5–500–1,0» читается так: сборка сохранила герметичность не менее 7,5 минуты при 500 °С и внутреннем давлении 1,0 МПа.

Почему именно пять минут

Минимальный рубеж ГОСТ Р 58832 привязан к физике спринклера: по ГОСТ Р 51043‑2002 оросители с температурой срабатывания 57 и 68 °С имеют номинальное время срабатывания не более 300 секунд. Трубопровод обязан держать воду, пока тепловой замок «раскрывается» и система переходит в рабочий режим. Пять минут - это не красивая цифра, а функциональный рубеж.

«Испытание не отвечает на вопрос „осталась ли труба неизменной?“, - формулирует Лукьянов. - Оно отвечает на другой: сколько времени трубопровод под рабочим давлением продолжал выполнять свою функцию при заданной температуре?»

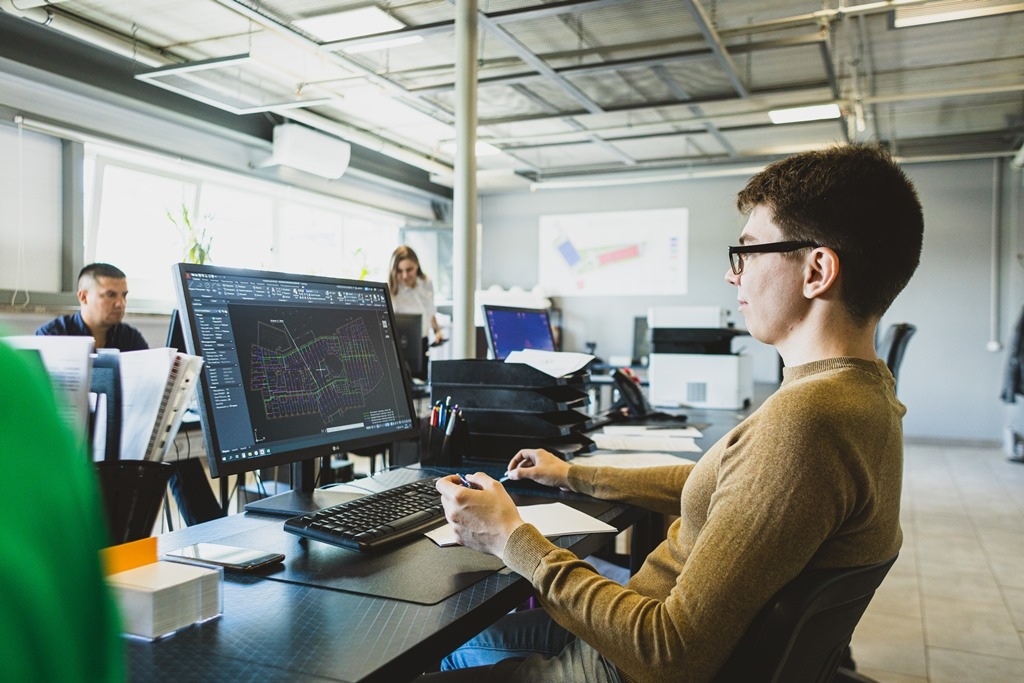

Конструкторский отдел: проектируют не материал

От лаборатории - к мониторам: здесь гидравлические расчёты превращаются в трассировку сети. И здесь же рождается та самая фраза, которую стоит взять эпиграфом к любому проекту АУП: «Проектировать нужно не материал, а работоспособную систему пожаротушения».

Особенно это верно для мезонинов. С 2022 года ПОТОК FIREPROFF работает с крупнейшими эксплуатантами - OZON, Wildberries, СберЛогистикой, Яндексом, Lamoda - и набор инженерных ограничений повторяется: быстрое развитие пожара, экранирование орошения полками и настилами, месячные сроки реализации, жёсткие ограничения по массе.

Поэтому проектная позиция компании - спринклерное орошение каждого яруса, независимо от формулировок СТУ: система под покрытием не заменяет защиту внутри многоярусной конструкции. Натурные испытания это подтвердили: в одном из сценариев после потери давления огонь уже на девятой минуте перебрался через метровый проход за счёт излучения и пиролиза, температура в очаге приближалась к 600 °C. Запас времени у мезонина - минуты.

Ответ на сжатые сроки - крупноузловая сборка: повторяющиеся узлы свариваются в цехе, на площадку приезжают готовые блоки. Пиковый темп монтажа превышал 3300 м² защищаемой площади в сутки, 100000 м² в месяц, 1200000 м² в год. Ответ на ограничения по массе - та самая пятикратная лёгкость неметаллической трубы.

А нормативная база, между тем, подтягивается: с 1 января 2026 года п. 6.7.3.1 СП 485 усилен - проектировщику уже не «допускается руководствоваться» согласованным с МЧС СТО, а следует это делать.

«Нормы не объявили неметаллические трубопроводы предпочтительными - они устранили неопределённость вокруг их применения».

- резюмирует Лукьянов.

Отрасли ещё предстоит большая работа: масштабные огневые испытания мезонинов во ВНИИПО МЧС России в Оренбурге показали https://ru-bezh.ru/meropriyatiya/news/26/06/24/ognestoykost-mezoninnyh-konstruktsiy-pristupyuk-predstavil-rezul и остроту проблемы, и готовность решать её практикой. А на подходе уже новый вызов - устойчивость складских АУП к последствиям атак БПЛА: секционирование, резервирование, живучесть сети.
