Видеонаблюдение для резиденции Лукашенко обойдется почти в $100 тыс.

Мингорисполком 17 июня объявил тендер по упрощенной схеме на поставку одного комплекта оборудования видеонаблюдения и связи стоимостью 1 млрд белорусских рублей для Дворца Независимости Белоруссии.

Торги на поставку системы в административное здание намечены на 8 июля. Оплата оборудования будет производиться за счет бюджетных средств.

Дворец Независимости принимал участие в конкурсе строительных достижений Минска 2013 года, работы по наполнению административного здания идут до сих пор. В Дворце проходили такие мероприятия, как заседание Высшего Евразийского экономического совета и заседание Совета глав государств СНГ.

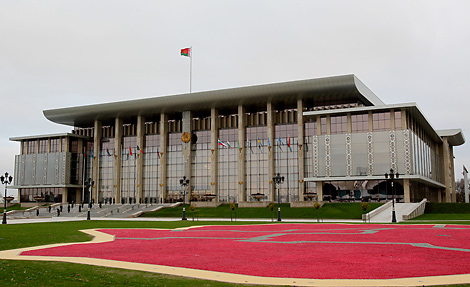

Дворец Независимости в Минске – одно из самых дорогих зданий в Беларуси, построенных в 2000-е годы. Комплекс на проспекте Победителей возвели меньше чем за 2,5 года. Общая площадь дворца составляет порядка 50 тыс. кв. м, он состоит из нескольких сотен разнообразных помещений. Незадолго до сдачи объекта Александр Лукашенко раскрыл его предназначение – проведение основных государственных мероприятий от вручения верительных грамот послам до встреч с главами государств.

Естественно, комплекс должен быть защищен на должном уровне. Журнал RUБЕЖ собрал информацию на официальном портале госзакупок Беларуси icetrade.by, чтобы узнать, как власти планировали строить систему безопасности самого важного здания страны.

Сразу оговоримся: все тендерные документы находятся в свободном доступе, поэтому о раскрытии гостайны речи не идет. Это даже не результаты закупок, а всего лишь объявления о планируемых конкурсах.

Автономное электропитание

Бесперебойное питание электрооборудования Дворца Независимости обеспечивают три дизель-генератора контейнерного типа общей мощностью 3,9 мегаватта. Они питают не только систему видеонаблюдения (с централизованным источником бесперебойного питания), но и компьютеры, медиасистемы, технологическое, санитарно-техническое и вентиляционное оборудование.

Самый мощный из генераторов рассчитан на 1102 кВт при напряжении в 230/400В. Контейнер с дизельным двигателем и подсистемами его жизнеобеспечения весит почти 20 тонн и в длину – 9,1 метра. Генератор имеет контроллер управления с возможностью интеграции в автоматизированную систему управления инженерного оборудования здания и электрический блок управления щитом автоматического и ручного ввода-вывода базовой сети, расположенный за пределами контейнера. Кроме этого, имеется система пожарной и охранной сигнализации с блоком управления, электрический обогреватель для создания температурного режима в контейнере и система удаления выхлопных газов. Топливный бак позволяет обеспечить работу при полной загрузке в течение 10 часов.

Второй генератор меньшей мощности – 902 киловатта – весит 12,2 тонны, но имеет схожие функции.

Третий генератор обеспечивает питание кондиционеров, вентиляционного оборудования и бытовых нагрузок. Он имеет мощность 1080 киловатт, весит 18,3 тонны и обладает схожими функциями и параметрами.

Система видеонаблюдения резиденции подключена через 12 источников бесперебойного питания (ИБП) модульного типа, выполненных по технологии двойного преобразования (on-Line). Каждый из них имеет режим "горячей" замены. Расчетное время работы 11 "бесперебойников" - 10 минут при номинальной мощности от 40 до 256 киловатт. Еще один источник должен обеспечить работу потребителей мощностью в 15 киловатт на протяжении 30 минут.

Защита от прослушки

Для защиты гостей Дворца от несанкционированной аудиозаписи был объявлен тендер на закупку устройства защиты речевой информации (УЗРИ) "Прибой". Оно предотвращает утечку по акустическим и виброакустическим каналам из помещения за пределы контролируемой зоны. Устройство представляет собой автоматически управляемый источник возбуждения широкополосных акустических шумов и вибраций.

УЗРИ "Прибой" состоит из акустического генератора шума (АГШ), подключенных к нему акустических преобразователей, а также выносного микрофона, выносного пульта и сумматора. Вот комплектность оборудования для Дворца Независимости:

• АГШ, 21 шт.;
• Преобразователь акустический для окон, 239 шт.;
• Микрофон выносной, 11 шт.;
• Фильтр-ограничитель для телефонных линий, 22 шт.

Охрана периметра

В состав системы охраны периметра входит следующее основное оборудование:

• Два сервера Dell PowerEdge R310, три компьютера Dell OptiPlex 790DT с мониторами;
• ПО Ядро системы "Интеллект" (guardant), ПО "Удаленное рабочее место", ПО интеграции с "Intrepid" и ПО "Universal Installation Service Tool II"
• Процессорный модуль МТР Intrepid Microtrack II - 6 шт.;
• Сенсор Micro Track 210 m - 20 шт.;
• Оконечный модуль - 12 шт.;
• Модуль сращивания - 4 шт.;
• Релейный модуль тревожных входов - 16 шт.;
• Блок питания - 15 шт.;
• Защитная пленка для сенсорных кабелей - 20 шт.;
• Комплект для ремонта сенсорных кабелей - 4 шт.;
• Извещатель с датчиком Absolute Plus "IMN200/3.0" - 7 компл.;
• Извещатель с датчиком Absolute Plus "IMN080/3.0" - 13 компл.;
• Извещатель с датчиком Absolute Plus "IMN050/3.0" - 9 компл.;
• Извещатель с многолучевым ИК-барьером Digitec "BIC050/2.0" - 2 компл.;
• Извещатель с многолучевым ИК-барьером Digitec "BIC200/2.0" -3 компл.;
• Аккумуляторная батарея - 64 шт.;
• Модуль защиты от перенапряжения по линии 220 В - 78 шт.;
• Модуль защиты от перенапряжения информационных линий - 285 шт.;
• Автоматический выключатель - 14 шт.;
• Автоматический выключатель - 62 шт.;
• Преобразователь интерфейса RS-422-Ethernet - 22 шт.;
• Видеомонитор - 5 шт.;
• Устройство защиты четырех витых пар от перенапряжений - 42 шт.;
• ЗИП: радиолучевой модуль IMN230 - 2 шт.;
• ЗИП: радиолучевой модуль MES080 - 2 шт.;
• ЗИП: радиолучевой модуль MES050 - 2 шт.;
• ЗИП: ИК-модуль IMN242 - 6 шт.;
• ЗИП: дополнительный доплеровский датчик IMЕ251 - 6 шт.;
• ЗИП: нагреватель с термодатчиком и термостатом IMERES - 6 шт.;
• ЗИП: внутренний блок питания с держателем для БП ВЕА 122 ALIEX - 6 шт.;
• Коммутационные панели, блоки розеток, сетевые фильтры, шкаф с полками, кронштейны мониторов, приемопередатчик HDMI и USB по витой паре и оптическому кабелю, вентиляторные блоки, байпасная панель и другое вспомогательное оборудование

Внутренняя сигнализация

В состав системы внутренней охранной сигнализации входит следующее основное оборудование:

• Сервер  Dell PowerEdge R310 и компьютер Dell OptiPlex 790DT с мониторами;
• Сервер системы "Орион Про" с ключом защиты, модуль управления ИСБ "Орион" (ядро системы и монитор "Орион Про"), администратор базы данных "Орион Про", Генератор отчетов "Орион Про", ПО Ядро системы Интеллект (guardant), ПО "Удаленное рабочее место", ПО интеграции с СКД "Болид", ПО интеграции с СКД "ParsecNet"
• Коммутатор – 3 шт.;
• Оптический модуль-трансивер – 3 шт.;
• Оптический кросс с 6 адаптерами – 3 шт.;
• Пульт контроля и управления с ЖКИ-индикатором – 4 шт.;
• Преобразователь интерфейса с гальванической развязкой – 5 шт.;
• Блок контроля и индикации – 12 шт.;
• Контроллер двухпроводной линии – 44 шт.;
• Прибор приемно-контрольный охранно-пожарный – 87 шт.;
• Преобразователь интерфейсов RS-232/RS-485 в Ethernet – 9 шт.;
• Блок питания на 12В, 1А с креплением DIN – 44 шт.;
• Блок питания на 12В, 1,4А с креплением DIN – 27 шт.;
• Блок питания на 12В, 3А с креплением DIN – 10 шт.;
• Блок питания на 24В, 2,5А с креплением DIN – 4 шт.;
• Считыватель бесконтактный пластиковых карточек Proxy-Н – 86 шт.;
• Считыватель бесконтактный пластиковых карточек Proxy-3MA – 1 шт.;
• Считыватель электронных идентификаторов Touch Memory – 11 шт.;
• Ключ iButton – 20 шт.;
• Извещатель охранный ИКО адресный – 613 шт.;
• Извещатель охранный ИКО потолочный адресный – 7 шт.;
• Извещатель объемный охранный комбинированный – 125  шт.;
• Извещатель МК накладной, на металические ворота – 29  шт.;
• Извещатель МК накладной для металличесикх дверей – 13  шт.;
• Извещатель МК врезной для металлических конструкций - 799 шт.;
• Извещатель МК врезной - 318 шт.;
• Извещатель охранный акустический адресный – 335 шт.;
• Извещатель охранный разбития стекла – 294 шт.;
• Адресный расширитель на восемь шлейфов – 8 шт.;
• Адресный расширитель – 1462 шт.;
• Блок разветвительно-изолирующий – 654 шт.;
• ИБП с дополнительными АКБ, байпасные панели, коммутационные панели, шкафы, монтажные щиты, сетевые фильтры, блоки розеток, адаптеры для стоек, кабели и прочее вспомогательное оборудование.

Контроль доступа

Система контроля и управления доступом построена на следующем основном оборудовании:

• Один сервер Dell PowerEdge R310 и 10 компьютеров Dell OptiPlex 790DT с мониторами;
• Два принтера пластиковых карт Evolis Securion;
• Три считывателя документов;
• Коммутатор Catalyst 2960 48 10/100 + 2T/SFP LAN Base Image – 2 шт.;
• Мультимедийный диспелей, 21,5" – 1 шт.;
• Экран для защиты информации на широкоформатный монитор (24") – 6 шт.;
• Контроллер сетевой – 7 шт.;
• Контроллер доступа – 137 шт.;
• Считыватель уличный – 128 шт.;
• Считыватель – 109 шт.;
• Настольный считыватель – 3 шт.;
• Ethernet–шлюз – 16 шт.;
• Кнопка "Выход", НО– 35 шт.;
• Бесконтактная тонкая карта доступа (для печати изображения), 86х54х0.76 мм – 5100 шт.;
• Тумбовый турникет - трипод с картоприемником – 6 шт.;
• Преграждающие планки "Антипаника (3 шт.) – 6 компл.;
• KVM-переключатель – 2 шт.;
• Rack PDU, Switched, Zero U, 10A, 230V, (16) C13 – 3 шт.;
• Rack PDU, Switched, 1U, 16A, 208/230V, (8) C13 – 3 шт.;
• Настенный оптобокс 6хSC Duplex, ММ – 3 шт.;
• Монитор домофона (7" ЖК, блок видеопамяти 128 кадров, 4 а.у.) – 3 шт.;
• Вызывная панель – 9 шт.;
• Оповещатель световой, 220/12 В, 50 мА, мощ. 1 ВА – 6 шт.;
• Модуль сопряжения – 6 шт.;
• Интерфейсный модуль – 6 шт.;
• Малогабаритный цветной лазерный принтер (МФУ) м – 1 шт.;
• Извещатель охранный ручной (кнопка "Аварийный выход") – 1 шт.;
• Извещатель МК врезной м – 10 шт.;
• Шкафы с полками, адаптеры для стоек, коммутационные панели, сетевой фильтр, адаптеры SC-SС Duplex, SC/LC-дуплексные шнуры и SС-полушнуры, ИБП и дополнительные батареи, байпасные панели, удлинитель USB по оптике и UTP, термоусаживаемые гильзы, приемники и передатчики HDMI по витой паре и оптоволокну и другое вспомогательное оборудование.

Программное обеспечение:

• СУБД MS SQL (платная версия без ограничения по объему);
• Базовое сетевое ПО с поддержкой контроллеров доступа серии NC (Без ограничений на количество точек прохода);
• Дополнительная рабочая станция для системы – 12 шт.;
• Модуль АРМ бюро пропусков;
• Модуль подготовки, ведения базы данных и печати на пластиковых картах;
• Модуль видеоверификации в режиме реального времени;
• Модуль учета рабочего времени с генератором отчетов;
• Модуль автоматического ввода документов со сканера и их распознавание с целью автоматизации оформления заявок на пропуска

Система видеонаблюдения

Несмотря на появление нового аукциона на поставку видеонаблюдения, власти уже объявляли конкурсы на закупку следующего оборудования:

• Система хранения данных Dell EqualLogic PS 6500E из шести серверов с 48-ю SATA-винчестерами на 2 терабайта каждый, с возможностью "горячей" замены;
• Четыре сервера Dell PowerEdge R710;
• Персональный компьютер Dell Precision R5500 – 27 шт.;
• Мультимедийный диспелей Full HD, 55" – 21 шт.;
• Мультимедийный диспелей Full HD, 32" – 1 шт.;
• Мультимедийный диспелей, 24" – 8 шт.;
• Мультимедийный диспелей, 21,5" – 3 шт.;
• Устройство контроля зависания системы – 5 шт.;
• Цветной ЖК-монитор 20", 1600x1200 пикселов, 500 ТВЛ – 1 шт.;
• Оптические передатчик и приемник, сигнал HDMI с разрешением 1080p (60 Гц) – 33 шт.;
• Усилитель-распределитель 1:2 сигнала DisplayPort – 16 шт.;
• Коммутатор Catalyst 2960 8 10/100 + 1 T/SFP LAN Base Image – 8 шт.;
• Коммутатор Catalyst 2960 7 10/100/1000 + 1 T/SFP LAN Base – 4 шт.;
• Коммутатор Catalyst 2960 24 10/100 + 2T/SFP LAN Base Image – 2 шт.;
• Коммутатор Catalyst 2960 24 10/100/1000, 4 T/SFP LAN Base Image – 2 шт.;
• Коммутатор Catalyst 3560 48 10/100/1000T + 4 SFP + IPB Image – 4 шт.;
• GE SFP, LC connector LX/LH transceiver – 10 шт.;
• Видеорегистратор 16 каналов, общая скорость записи 400 (PAL)fps – 1 шт.;
• IP-видеокамера (ИК-подсветка, 850нм, 30 м, аналоговый видевыход 600ТВЛ, f=3.1 - 8.9 мм, H.264: 30 fps, Color 0.40 lx, Black & White 0 lx (IR On) - 82 шт.;
• IP-видеокамера, (f=2.8 - 6 мм, видевыход 600ТВЛ , 10BASE-T / 100BASE-TX (RJ-45), H.264: 30 fps (1920 × 1080), Color 0.20 lx, Black & White 0.10 lx) – 7 шт.;
• деокодер, H.264/MPEG-4/JPEG: 30fps (PAL: 720 x 576) 10BASE-T/100BASE-TX (RJ-45) – 18 шт.
• Цифровой инфракрасный детектор с встроенной видеокамерой 540 TVL (Color) / 600 TVL (B/W), 3.7mm Cone Pinhole Lens High sensitivity: 0.2Lux / F=2.0 – 18 шт.;
• IP-видеокамера купольная PTZ, 20-кратный оптический зум, H.264 :25 fps (1920 × 1080) - 7 шт.;
• IP-видеокамера купольная PTZ, 35-кратный оптический зум, автоматическое слежение, MPEG-4 25 кадр/с ( PAL: 704 x 576) – 4 шт.;
• IP-видеокамера день/ночь,  Color 0.22 lx, Black & White 0.05 lx H.264 :25 fps (1920 × 1080), разъем карты памяти microSD, WDR – 4 шт.;
• Инфракрасная подсветка – 4 шт.;
• Вложение купола с двойным фильтром – 4 шт.;
• Дополнительный обогреватель 220 VAC для DBH18 – 4 шт.;
• Сплиттеры High PoE - 7 шт.;
• Rack PDU, Switched, 1U, 16A, 208/230V, (8)C13 – 18 шт.;
• Канальный пассивный приемник/передатчик – 18 шт.;
• 1-канальный активный приемник, 24VAC – 1 шт.;
• 4-канальный активный концентратор StubEQ с автоматической регулировкой усиления видеосигнала – 3 шт., один 8-канальный, и один - 16-канальный;
• 8-канальный пассивный приемник/передатчик – 1 шт.;
• Устройство защиты Fast Ethernet, PoE – 37 шт.;
• Устройство защиты Fast Ethernet, PoE для жестких условий эксплуатации – 43 шт.;
• Устройство защиты Fast Ethernet для 4 портов – 9 шт.;
• Устройство защиты Gigabit Ethernet, PoE для 12 портов – 2 шт. и один для 24 портов;
• Блок защиты от скачков напряжения по 220 В, 0,5 кВт – 20 шт.;
• Блок защиты от скачков напряжения – 200 шт.;
• HD-видеодекодер, H.264 и MPEG-4 -3 шт.;
• KVM 8x32 - 8 users, 32 CPUs, Multimode Fiber, DVI, USB HID – 2 шт.;
• Transmitter, KVM, DVI, USB HID, Single-head, Fiber Multimode – 21 шт.;
• Receiver, KVM, DVI, USB HID, Single-head, Fiber Multimode – 3 шт.;
• ДО 12xSC-SC Duplex, MM; глубина: 300 мм; с 12 адаптерами – 5 шт.;
• Настенный оптобокс 3хSC Duplex, ММ – 4 шт.;
• ДО 24xLC-LC Duplex, глубина: 300 мм; без адаптеров – 6 шт.;
• Держатели для мониторов, кронштейны, термокожухи, крепления, шнуры, шкафы с полками, блоки питания и ИБП, термоусаживаемые гильзы, байпасные панели, адаптеры и прочее вспомогательное оборудование.


Программное обеспечение:

• Ядро системы Интеллект (guardant) – 5 шт.;
• Удаленное рабочее место (УРММ) – 26 шт.;
• Обработки IP-камер – 203 шт.;
• Обработки звуковых сигналов – 9 шт.;
• Сервера метаданных VMDA – 4 шт.;
• Модули трекинга – 203 шт.
